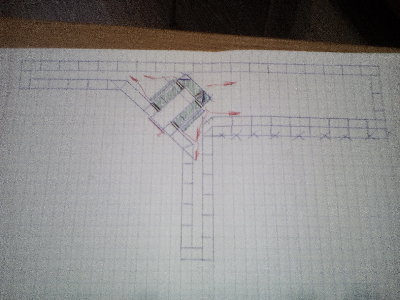

Первый, "грубо приближенный" эскиз раздачи потоков СШ по-лежанке и крыльям......сечение по 5-му ряду.......продолжение следует..... bog



 Описание:
 Размер файла:  763.21 КБ
 Просмотров:  97 раз(а)



Посмотреть профильОтправить личное сообщение
ВованЕ



Зарегистрирован: Вт 14 Февраль 2017, 15:12
Сообщения: 479
Регион: ЛитвА

СообщениеДобавлено: Пн 12 Март 2018, 15:07 Ответить с цитатойВернуться к началу

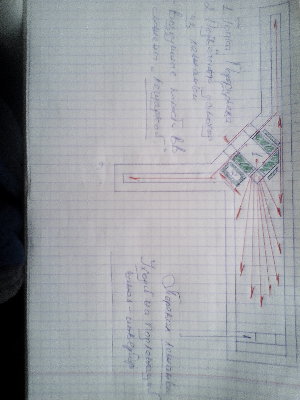

Коррекция данных, исходя из-общей картины прорисОвывающегося конструктива.... bog



 Описание:
 Размер файла:  657.98 КБ
 Просмотров:  65 раз(а)



Посмотреть профильОтправить личное сообщение
ВованЕ



Зарегистрирован: Вт 14 Февраль 2017, 15:12
Сообщения: 479
Регион: ЛитвА

СообщениеДобавлено: Пн 12 Март 2018, 16:17 Ответить с цитатойВернуться к началу

....ряды "6-12", обозначенные пунктиром, выдвинуты на-полКирпича наружу, относительно общей плоскости "греющей стены"правого крылА-щитка и слОжены "в-кирпич" ......представляют собой импровизированную "спинку лежАнки", в-стиле" а-ля тахта" и предназначенную для-понижения и выравнивания температуры прогрева "зоны изголовья"лежАнки а также удобства складирования предметов обихода и подогреваемых продуктов питания. Cool
Посмотреть профильОтправить личное сообщение
ВованЕ



Зарегистрирован: Вт 14 Февраль 2017, 15:12
Сообщения: 479
Регион: ЛитвА

СообщениеДобавлено: Пн 12 Март 2018, 22:52 Ответить с цитатойВернуться к началу

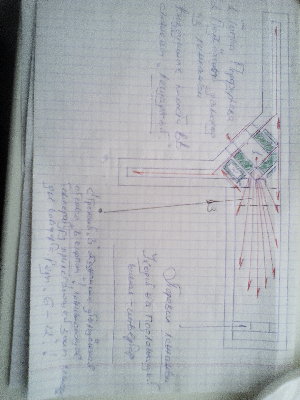

Заглючил сотовый,сука....!! Shocked



 Описание:
 Размер файла:  735.36 КБ
 Просмотров:  26 раз(а)



Посмотреть профильОтправить личное сообщение
ВованЕ



Зарегистрирован: Вт 14 Февраль 2017, 15:12
Сообщения: 479
Регион: ЛитвА

СообщениеДобавлено: Вт 13 Март 2018, 11:44 Ответить с цитатойВернуться к началу

....поскольку стоИт "задача-Фикс" - обеспечить качественное соотношение подаваемого " ВВ-ПВ " в-топливник, согласно практическим нормам, применяемым, в-частности, в-Финляндии. в-процентном соотношении "60 - 40%", предлагаю выклАдывать "лещадкой на-ребрО" карманы ВВ, для-увеличения площади сечения данных "карманов"и повышения производительности количества подавАемого ВВ в-единицу времени....



 Описание:
 Размер файла:  460.71 КБ
 Просмотров:  52 раз(а)



Посмотреть профильОтправить личное сообщение
ВованЕ



Зарегистрирован: Вт 14 Февраль 2017, 15:12
Сообщения: 479
Регион: ЛитвА

СообщениеДобавлено: Вт 13 Март 2018, 11:53 Ответить с цитатойВернуться к началу

ПрошУ адекватных вменЯемых людей писАть свои конкретные и адекватные технические комментарии, да не-ограничиваться пустыми прАздными просмотрами новых идей..... !? rtfm
Жду деловых замечаний опытных "профи" печного ремеслА "по-существу и по-поводу".....? Razz
Посмотреть профильОтправить личное сообщение
ВованЕ



Зарегистрирован: Вт 14 Февраль 2017, 15:12
Сообщения: 479
Регион: ЛитвА

СообщениеДобавлено: Вт 13 Март 2018, 16:51 Ответить с цитатойВернуться к началу

....термин"ТермоБарьер" принадлежит исключительно мне.....
Данный элемент печи служит для-ограничения перегрева зоны"лежАнки" и вырАвнивания температурного градиента рабочей поверхности лежАнки.
Поскольку клАдка "термобарьера" в-плоскости правого крылА сильно ограничит "зону прохождения" факела СШ из-Топки в-лежАнку и сУзит транзитный канал "лежанка-правое крыло" , решил выдвинуть Термобарьер на-полКирпича, чтобы сразу за-ним образовался большой буферный "канал-Накопитель ( ряды "6-12" )", для-корректного наполнения и прохождения фонтанирующего"факела ГАГ"и его полуПринудительного " понижения-ВНИЗ", к-первому ряду основания печи и насыщенному, без-прОпусков и остановок, прохождению по-рядам " 1-5 "лежАнки и, частично, по-правому крылу в-подъёмный канал "колпака"...... rtfm
Посмотреть профильОтправить личное сообщение
ВованЕ



Зарегистрирован: Вт 14 Февраль 2017, 15:12
Сообщения: 479
Регион: ЛитвА

СообщениеДобавлено: Ср 14 Март 2018, 01:58 Ответить с цитатойВернуться к началу

.....после долгих сомнений решил добавить "один ряд" к-высоте "лежАнки" и увеличить , тем-самым, объём лежАнки.
Термобарьер будет слАживаться по-рядам "7-12" отныне......
Зато при-этом открывается внутренний ряд"6" лежАнки, идущий под-сводом "перекрыши"лежАнки и находящийся ВЫШЕ ряда"5" топки.
Соответственно, данный нижний стАртовый ряд "5" СШ "Топки" будет корректно "задувАть" в-лежАнку
факел ГАГ и затЯгивать" в-лежАнку следом "вышеФонтанирующий"веерный столб факела ГАГ из накопительного буфера "7-12".....
ВесьмА важный технологический нюанс, самым непосредственным образом определяюший "скорость наполнения" лежАнки......rtfm
Посмотреть профильОтправить личное сообщение
ВованЕ



Зарегистрирован: Вт 14 Февраль 2017, 15:12
Сообщения: 479
Регион: ЛитвА

СообщениеДобавлено: Ср 14 Март 2018, 09:27 Ответить с цитатойВернуться к началу

....полагаю,что установка стеклянной дверцы в-данную топку всё-таки возможна.
Если выдвинуть вперёд, на-полКирпича, фронтальное красивое оформление "топочного узлА" закруглённым витебским кирпичом КРПО(цех#1), по-периметру, то плоскость стекла отодвинется от-общего перегретого объёма пиролизного жАра топки, что поспосОбствует более щадЯщему режиму эксплуатации.......
Разумеется, такая дверца должна иметь встроенный механизм аэродинамического обдува стёкла.
Видел такие дверцы торгового представительства"Мара".
Может быть, может быть........:hi
Посмотреть профильОтправить личное сообщение
ВованЕ



Зарегистрирован: Вт 14 Февраль 2017, 15:12
Сообщения: 479
Регион: ЛитвА

СообщениеДобавлено: Ср 14 Март 2018, 12:01 Ответить с цитатойВернуться к началу

....по-ходу анализа конструкции уже понимаю, что подАть ВВ в-ряд"19"не-получится, поскольку ряды " 18-21 " являются сквозным транзитным каналом.
.....а посемУ, появилась "шальная мысль"
- просто перекрыть треугольные выходные каналы ВВ вырезанными под-размер треугольными чугунными "заглушками",вырезанными из-чугунной плитовины "ПО-10", купленными ранее мною в-прошлом году.....
Рассверлю их аккурАтно по-принципу"дуршлАг"и пускай себе сифОнят потиху весёлым "дождиком" ВВЕРХ, подпитывая могучую пиролизную реакцию рождАемого основного Факела...?rtfm
Посмотреть профильОтправить личное сообщение
ВованЕ



Зарегистрирован: Вт 14 Февраль 2017, 15:12
Сообщения: 479
Регион: ЛитвА

СообщениеДобавлено: Чт 15 Март 2018, 11:47 Ответить с цитатойВернуться к началу

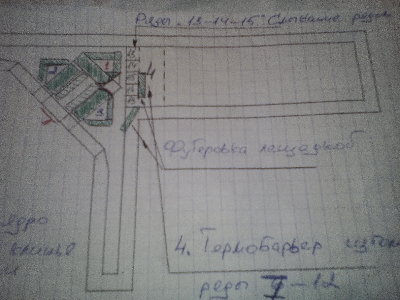

...маленькая доработка данного этапа проектирования......вставляем полноценный шамотный "экрАн - ША 8" ( ряды " 7-12 "), в-зону"Буфера", для-долговечности эксплуатации и предотвращения "растрескивания" кладки Буфера в-самой напряжённой "точке воздействия" фонтанирующего факела ГАГ в-лежАнку rtfm
....посадку каждой кирпичины производим путём "подрезки" по-принципу замка "ласточкин хвост"на-всю высоту Буфера "7-12"....Раствор можно не-ложить для-свободного и корректного перемещения-расширения " экрана "........



 Описание:
 Размер файла:  573.86 КБ
 Просмотров:  35 раз(а)



Посмотреть профильОтправить личное сообщение
ВованЕ



Зарегистрирован: Вт 14 Февраль 2017, 15:12
Сообщения: 479
Регион: ЛитвА

СообщениеДобавлено: Чт 15 Март 2018, 17:07 Ответить с цитатойВернуться к началу

....поскольку стоИт задача "сотворить"максимАльно-эффективную систему, зону Буфера делаем без-промежуточных опор под-вышележАщую часть стены плоскости правого крылА.
НачинАя с-ряда"13", продолжаем клАдку стены правого крыла снова "в-плоскости".
Кладку ведём с-нАпуском "в-полКирпича", ряды"13/14/15".
По ряду"15" заканчиваем возведение "Термобарьера". Ряды"7-15" термобарьера выкладываем закруглённым кирпичом КРПО.....получится просто офигительный вид "лежАнки", вкупе с-круговой отделкой таким же кирпичом самого "ложе"лежАнки....!!
Хоть данная "лежАнки"получится относительно неширокой (75см), на ей смогут комфортно разместиться трое-сидЯчих" либо "один лежачий".......
Начиная с-ряда"16" и выше, будет корректно выклАдываться вышележАщая конструкция стены....bog
Посмотреть профильОтправить личное сообщение
ВованЕ



Зарегистрирован: Вт 14 Февраль 2017, 15:12
Сообщения: 479
Регион: ЛитвА

СообщениеДобавлено: Чт 15 Март 2018, 21:44 Ответить с цитатойВернуться к началу

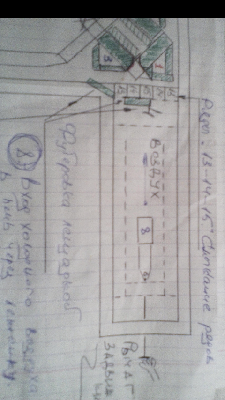

Графическое пояснение.



 Описание:
 Размер файла:  798.73 КБ
 Просмотров:  53 раз(а)



Посмотреть профильОтправить личное сообщение
ВованЕ



Зарегистрирован: Вт 14 Февраль 2017, 15:12
Сообщения: 479
Регион: ЛитвА

СообщениеДобавлено: Пт 16 Март 2018, 13:45 Ответить с цитатойВернуться к началу

Поскольку наличие СШ удлиняет топку, длина топки меняется и становится : ....1,5 +25+0,5+12,5+1,5 = 41см
...размерность по-щелям СШ :
- левое крыло - "15мм" + "15мм"/ряды"5-18"
- правое крыло - "15мм" /ряды"5-18" + "50мм в-лежАнку". Высота СШ лежАнки - ряды "5-12".
Начиная с-ряда"13" и по"18" ширина СШ лежАнки тоже уменьшается до "15мм"......
- ряд"14", левая сторона - ложится "брусками" 50х120мм/щели ВВ - 5мм, всего ...." 7 брусков + 6 щелей ВВ + 2 щели СШ = 41см" / правая сторона аналогично.
.........................bog
Посмотреть профильОтправить личное сообщение
ВованЕ



Зарегистрирован: Вт 14 Февраль 2017, 15:12
Сообщения: 479
Регион: ЛитвА

СообщениеДобавлено: Пт 16 Март 2018, 23:52 Ответить с цитатойВернуться к началу

...для-корректности кладки СШ, в-качестве "упора", изготавливаем требуемую по-толщине "рейку-шаблон".
Карманы ВВ выклАдываем с-упором через картонную прокладку-шаблон "ядрО-карман"толщиной "2мм", можно использовать для-этой цели обычный лист ватмана формата"А1".
Должно, в-обязательном порядке, присутствовать "продувание" щелей СШ постоянными потоками ВВ, обеспечивающими корректное"дожигание" отходящих факелов ГАГ "воздушной завесой" ВВ...!
Полагаю, что ряды "5-12" СШ"лежАнки"должны продуваться расширенной щелью ВВ "5мм".
Ряды "13-18"продувАем щелью "2мм"над-лежАнкой...... bog
Посмотреть профильОтправить личное сообщение
ВованЕ



Зарегистрирован: Вт 14 Февраль 2017, 15:12
Сообщения: 479
Регион: ЛитвА

СообщениеДобавлено: Сб 17 Март 2018, 10:09 Ответить с цитатойВернуться к началу

Ряды"катализатора""16-17"выклАдываем лещАдкой"на-ребрО".
Схема обустройства - "6"зазоров 35мм + "5" кирпичин по 40мм = 41см.
Торцевая фасадная сторона топки в-рядах "13-25" лОжится "сэндвичем"по-толщине - 7,5см красного кирпича + 5мм асбест листовой ( базальтовый картон ) + лещадка"на-ребрО". Весьма вАжно не-забыть и не-упустить этот "момент клАдки,хотя производить её в-этом месте будет "геморрно и тоскливо".....в-противном случае, весь"фасад" топки со-временем деградирует и выгорит как"деревяшка", с-ослаблением механической прочности вышележАщей стены и образованием сквозных"свищей".....
Лучше сразу ложить оформление выдвинутого топочного фасада толщиной "вКирпич", "вПеревязку"с-фасадной стеной и обустройством красивого закруглённого"портала Топки", с-установкой защитного барьера "из-лешАдки*изнутри.... bog
Посмотреть профильОтправить личное сообщение
ВованЕ



Зарегистрирован: Вт 14 Февраль 2017, 15:12
Сообщения: 479
Регион: ЛитвА

СообщениеДобавлено: Сб 17 Март 2018, 10:36 Ответить с цитатойВернуться к началу

...при-прохождении формируемого Факела сквозь щели разогретого"катализатора", происходит сильное "возмущение" ламинарно-восходящего потока пламени с-образованием турбулентности и множества рассечённых "вихрей", хорошО подготовленных для-очередного каскадного вбрАсывания "порции окислителя", создающего условия для-скачкообразного "нагнетАния градуса" и вступления в-реакцию горения высокоТемпературных" компонент" Пиролиза древесины.... Такой способ сгорАния обеспечивает "чистоту газоходов" и полное выгорАние "сажи", всегда образующейся на-первоначальном этапе разогрева печи...... rtfm
Посмотреть профильОтправить личное сообщение
ВованЕ



Зарегистрирован: Вт 14 Февраль 2017, 15:12
Сообщения: 479
Регион: ЛитвА

СообщениеДобавлено: Сб 17 Март 2018, 11:45 Ответить с цитатойВернуться к началу

....как известно, сажа полностью выгорАет при-температурах, порядка....1.300°цельсия......не-уверен, что данные "по-саже"объективны, поскольку даже в-моей "хромой порфирьевке" сажа полностью выгорАет......
Для-корректной подачи ВВ в-катализатор, нужно кропотливо нарезАть "бруски-рассекАтели" из"лещАдного"кирпича, на-всю высоту рядов"16-17".
Размерность данных брусков - "25х114х125мм".
Количество - "8штук".
....из-за присутствия СШ по-углАм топки,не-получается корректно установить ещё "4"бруска-рассекАтеля....
Это не-очень хорошО в-нашем случае.
Теряем некую "чАсть эффективности" создавАемой"пиролизной зоны"..... bog
Посмотреть профильОтправить личное сообщение
ВованЕ



Зарегистрирован: Вт 14 Февраль 2017, 15:12
Сообщения: 479
Регион: ЛитвА

СообщениеДобавлено: Сб 17 Март 2018, 11:53 Ответить с цитатойВернуться к началу

....для-двухсторонней "ориентации" и позиционирования данных брусков между рёбрами катализАтора, изготАвливаем из-подходящего картона упорные прокладки и аккурАтно "набирАем"катализАтор из-этих мелких многочисленных "безделушек"....своего рода "печной роЯль"......Ха-ха-ха..... Весельчак
Посмотреть профильОтправить личное сообщение
ВованЕ



Зарегистрирован: Вт 14 Февраль 2017, 15:12
Сообщения: 479
Регион: ЛитвА

СообщениеДобавлено: Ср 21 Март 2018, 00:07 Ответить с цитатойВернуться к началу

...по-ходу процесса пришло внезапное "озарение" - вдруг понял, как нужно прАвильно сложить "структуру"лежАнки", не-прибегАя ко-всЯкого рода отстойным"змейкам" и прочим идиотским "канальным извращениям", широко-практикуемым печной "пи@добрАтией"...
....поскольку ПРАВИЛЬНАЯ концепция печного ремесла давным-давно превратилась в-моральное "позорище"и массовое средство обогащения неГрамотных"хапУг-приспособленцев", не-имеющих элементарных теоретических понятий, менЯ просто тошнит от-этой публики.....Долбоёб на-долбоёбе и "долбоёбом" погоняет........Тьфу...... !
Таких тут, в-округе.....90%....!!
...................................... Twisted Evil



 Описание:
 Размер файла:  534.42 КБ
 Просмотров:  30 раз(а)




 Описание:
 Размер файла:  561.83 КБ
 Просмотров:  31 раз(а)



Посмотреть профильОтправить личное сообщение
