#1: Программы твердотельных моделей. Автор: Rost, Регион: Тернополь

Добавлено: Вс 3 Январь 2010, 09:45
—
Уважаемые, отпишитесь, будьте добры, по такому вопросу (кто какую юзал прогу).
Интересуют программы твердотельного моделирования (solid modelling).
СкетчАп, при всей его простоте и удобстве - не твердотельная, а каркасная прога. Тобишь вы рисуете .. к примеру кирпич, делаете его срез и ... обнаруживаете, что в нутри кирпича - пустота. Тоесть кирпич - каркасная модель.
Таким образом любые самые распрекрасные модели СкетчАпа при выведении срезов на чертежи (Google LayOut - есть у них такой прог) дают абсолютную непонятицу в смысле где срез проходит через полость, а где через толщу материала.

#2: Автор: Чуриков Александр, Регион: Санкт-Петербург

Добавлено: Вс 3 Январь 2010, 11:00
—
Мне то же не понравилось это в СкетчАпе. Прозрачные кирпичи. Могу сказать про Архикад, там при срезе всё ОК. В нём и строим.

#3: Автор: Rost, Регион: Тернополь

Добавлено: Вс 3 Январь 2010, 18:55
—
To: Чуриков Александр Ок, спасибо, присмотрюсь к Архикаду. А вы какую версию используете?

#4: Автор: kalimusk, Регион: Ижевск

Добавлено: Пн 4 Январь 2010, 07:05
—

Чуриков Александр писал(а):

Мне то же не понравилось это в СкетчАпе. Прозрачные кирпичи.

Ничего они не прозрачные. Надо только пользоваться правой кнопкой мыши. Можно даже установить цвет среза. Дерзайте.

#5: Автор: Владимир Стугарев, Регион: Петрозаводск - тут снега, но нет белых медведей...

Добавлено: Пн 4 Январь 2010, 07:55
—
kalimusk, это плагин SectionCutFace? Можно поподробнее, пожалуйста? Тоже иногда мучаюсь, а как сделать непрозрачными, так и не нашел...

#6: Плагин SectionCutFace Автор: ДРАГОМИР, Регион: BULGARIA - PLOVDIV

Добавлено: Пн 4 Январь 2010, 11:14
—
Плагин SectionCutFace ,Распаковать в папку" plugins"

SectionCutFace.zip

Описание:

Скачать

Название файла:

SectionCutFace.zip

Размер файла:

5.25 КБ

Скачено:

2075 раз(а)

#7: Автор: Владимир Стугарев, Регион: Петрозаводск - тут снега, но нет белых медведей...

Добавлено: Пн 4 Январь 2010, 12:22
—
Драгомир, спасибо, но я спрашиваю про действие плагина - конкретно, как сделать так, чтобы при сечении кирпич был не полым.

#8: Автор: Серафим Горский, Регион: Санкт Петербург

Добавлено: Вт 5 Январь 2010, 00:03
—
АрхиКАД вполне самодостаточная прога не требующая никаких дозагрузок, плагинов и тд.(По крайней мере для проектир. печей).
Более того, можно её не нагрузить доп. приложениями, а наоборот разгрузить. Удалив из неё всё лишнее (Её Библиотеки,Экзамплы и ненужные слои и др. ) остаётся "лёгкая" прогр. для построения печей. Загружается и работает быстрее. В запасе можно иметь полновесную версию.
Сейчас появился ARHICAD 13 (с ним пока не знаком), но из предыдущих нахожу вполне приемлимой версию 8.1. Все последующие построены по принципу "лучшее враг хорошего".
Принципиальных улучшений (для печей) там нет, а нагромождений очень много.

#9: Автор: kalimusk, Регион: Ижевск

Добавлено: Вт 5 Январь 2010, 07:00
—

Владимир Стугарев писал(а):

kalimusk, это плагин SectionCutFace? Можно поподробнее, пожалуйста? Тоже иногда мучаюсь, а как сделать непрозрачными, так и не нашел...

Да. Если щелкнуть правой кнопкой по выбранной секущей плоскости, а далее выбрать ADD-SECTION_CUT FASE, то можно сечение кирпичей раскрасить цветом из выпадающего списка, а также установить другие параметры. Слой надо выбирать 0.

#10: Автор: Rost, Регион: Тернополь

Добавлено: Вт 5 Январь 2010, 08:37
—

Владимир Стугарев писал(а):

Драгомир, спасибо, но я спрашиваю про действие плагина - конкретно, как сделать так, чтобы при сечении кирпич был не полым.

Насколько я понял документацию к СкетчАпу - он все таки не твердотельная, каркасная прога. Тоесть идеология у него такая: делать полые модели. Поэтому кирпич будет полым, как ни крути. Но вот при помощи закраски срезов (плагин Дагомира) можно хоть как то с этим жить.

#11: Автор: kalimusk, Регион: Ижевск

Добавлено: Вт 5 Январь 2010, 15:45
—

Rost писал(а):

Владимир Стугарев писал(а):

Насколько я понял документацию к СкетчАпу - он все таки не твердотельная, каркасная прога.

А что, хочется чтобы глиной пахло из нутра кирпича?
Высоцкий пел про лыжи и пассатижи, правда в бане, а не в твердотельном кирпиче. Шучу, все-таки новый год.

#12: Автор: Rost, Регион: Тернополь

Добавлено: Вт 5 Январь 2010, 21:09
—

kalimusk писал(а):

А что, хочется чтобы глиной пахло из нутра кирпича?

Если честно - хочется, чтоб сделать срез, а он сам, без подсказки, всю внутрь выкрасил в аккуратную штриховочку, а сечение полостей оставил без изменения. Smile

И вас с наступающими! Smile

to Драгомир: Спасибо огромное за плагин. Попробую далее жить в СкетчАпе.

#13: Автор: nick_e, Регион: Бурятия

Добавлено: Вс 21 Ноябрь 2010, 16:46
—

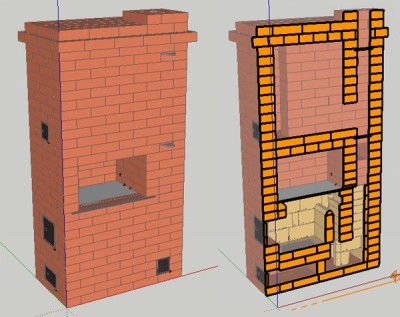

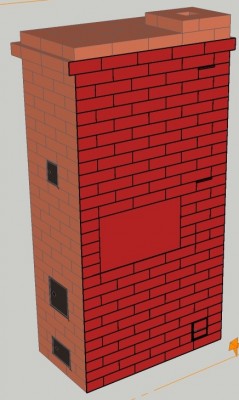

ДРАГОМИР, а как этим плагином сделать разрез Шведки как на рисунке? У меня место над плитой и каналы тоже закрашиваются вместе с полыми кирпичами! Sad

Шведка вар3_мой_разрез.jpg

Описание:

Вот так у меня получается

Размер файла:

88.75 КБ

Просмотров:

1365 раз(а)

шведка вар3.jpg

Описание:

Размер файла:

115.48 КБ

Просмотров:

1618 раз(а)

#14: Автор: Владимир Солин, Регион: Череповец

Добавлено: Вс 21 Ноябрь 2010, 16:56
—

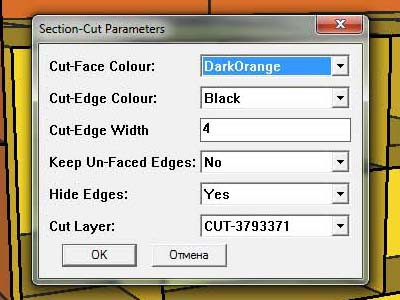

Ну, раз пошли мои картинки... Делаем разрез, выбираем цвет поверхности (Cut-Fase colour) темно-оранжевый скажем и режем. Выбираем стрелочку. Двойное нажатие на разрезе позволит копаться во внутренностях - одиночный щелчок на закрытом пространстве, где должно быть пусто (поверхность в точечку) - и удаляем кнопкой Del. Получится как у меня на вашем рисунке.
Сейчас я продолжаю редактирование: выделяю каждый красный кирпич там-же (удерживая Ctrl), пипеткой беру цвет у красного кирпича (модель можно поворачивать! Confused

) и заливаю выделенное. Так же с шамотом. Получается красиво... Smile

Кстати, если заглянете в слои, то увидите разрез - это слой. Захотели сделать другой - удалите этот слой полностью и забудьте о нем. Smile

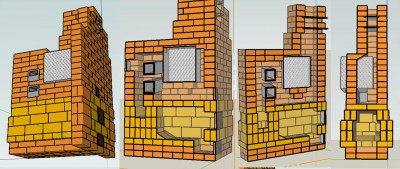

Печь в баню 7.jpg

Описание:

Размер файла:

195.73 КБ

Просмотров:

1812 раз(а)

#15: Автор: nick_e, Регион: Бурятия

Добавлено: Вс 21 Ноябрь 2010, 17:18
—
Я подозревал, что это делается удалением закрашенного, но никак не могу привыкнуть кто тому, что надо входить в режим редактирования объекта. Confused

Все получилось. Вот бы кто-нибудь поправил плагин так, чтобы цвет при заполнении выбирать из палитры тыканьем мыши, а не переводя иностранные слова в надежде найти нужный цвет. Smile

#16: Автор: Владимир Солин, Регион: Череповец

Добавлено: Вс 21 Ноябрь 2010, 17:44
—
Дорога не всегда бывает ровной. А трудности мы преодолеем. Surprised

#17: Автор: Андрей Владимирович, Регион: Новосибирск

Добавлено: Пт 26 Ноябрь 2010, 02:56
—

kalimusk писал(а):

А что, хочется чтобы глиной пахло из нутра кирпича?

Очень правильно подметил, коллега! И не только запах, но и на ощупь, там - внутри, образно говоря. А это возможно спрогнозировать только в программах твердотельного проектирования, которые позволяют учесть в проекте свойства материалов и исследовать процессы, происходящие в этих материалах при приближенных к реальным условиях.
При проектировании пользуюсь двумя программами:
АрчиКАДом - считаю наиболее удобный и быстрый инструмент для подготовки технологического проекта печи.
SolidWorks - для проведения различных исследований - механических, конструкционных и теплофизических.
Лучшего инструмента, чем SW с дополнениями, для создания очень достоверных моделей, как конструкций, так и процессов - на данный момент считаю нет, хотя он и требует не только знаний, но и приличных затрат на вычислительные мощности...

#18: Автор: Александр Володин, Регион: Нижегородская обл.

Добавлено: Вт 21 Октябрь 2014, 23:59
—

Владимир Солин писал(а):

Делаем разрез, выбираем цвет поверхности (Cut-Fase colour) темно-оранжевый скажем и режем. Выбираем стрелочку. Двойное нажатие на разрезе позволит копаться во внутренностях - одиночный щелчок на закрытом пространстве, где должно быть пусто (поверхность в точечку) - и удаляем кнопкой Del.

Сделал всё по инструкции и, УРА, получилось! Единственным огорчением было то, что в плагине всё написано не по-русски, а по буржуйски я не ферштею. Что там означает NO , а что YES, совершенно непонятно, но с этим можно смириться.

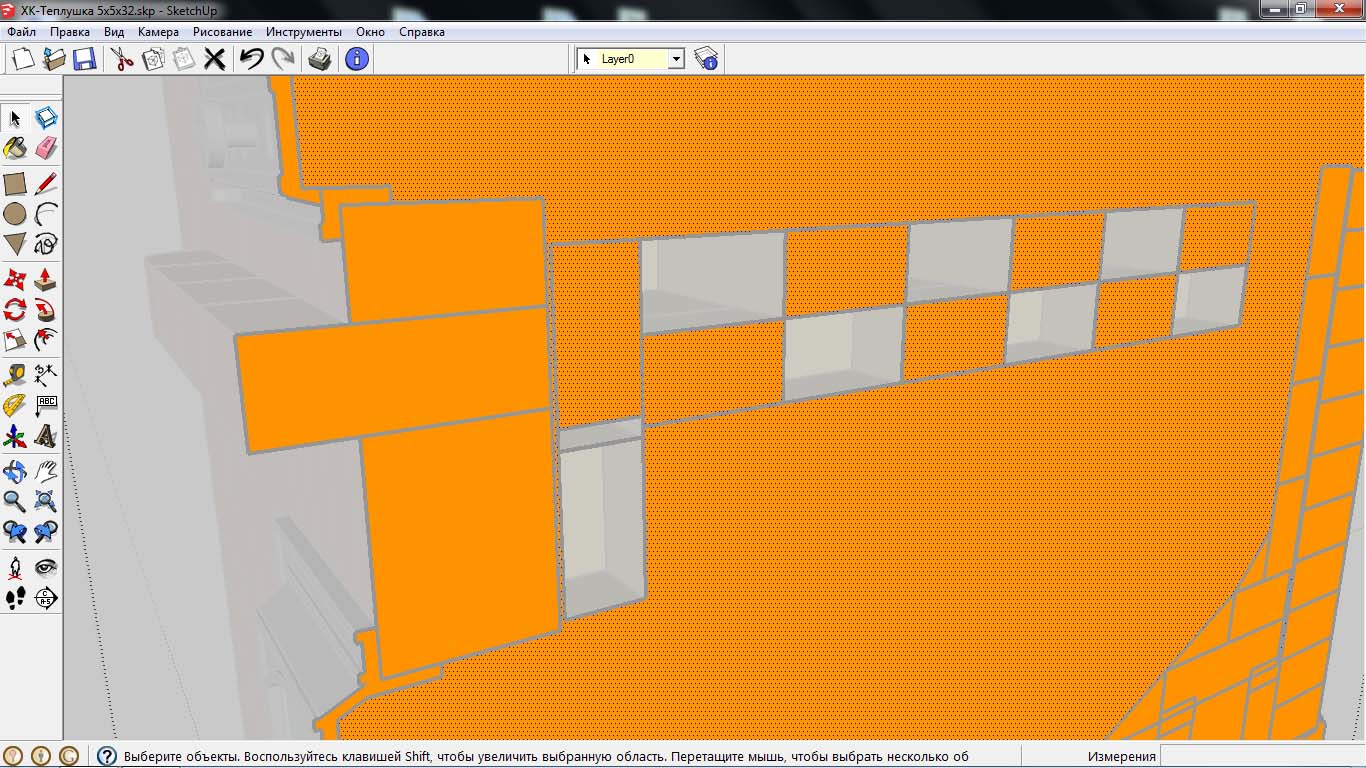

Каково же было разочарование, когда стал проделывать то же самое с другим проектом, чуть посложнее. Почему-то заливается не вся плоскость сечения, причём не заливаются некоторые кирпичи не просто, а, как издевательство, в красивом шахматном порядке! При попытке выделить пустоту, вместе с ней выделяются другие кирпичи, опять же в шахматном порядке. Что только не перепробовал. Менял NO на YES, пытался подкрасить вручную. Полдня провозился, никакие опыты и метод научного тыка не помогли. Как решить эту проблему?


Описание:

Размер файла:

50 КБ

Просмотров:

1010 раз(а)


Описание:

Размер файла:

295.44 КБ

Просмотров:

977 раз(а)

#19: Автор: Владимир Солин, Регион: Череповец

Добавлено: Ср 22 Октябрь 2014, 10:30
—
Все кроме выбора темно-оранжевого не использую.
Все правильно - нужно ткнуть 2 или 3 раза, чтобы вызвать режим редактирования.
Вспомнить где были пустоты - ткнуть в них мышкой - будут в сеточку - их удалить.
Вспомнить где был шамот - вызвать мастера закраски и поменять цвет нужных кирпичей.
Самое сложное когда кирпич невозможно закрасить... Беру и копирую стенку с рядом режащего кирпича такого же размера. Вставляю в пустоту нужного кирпича и немного сдвигаю вставку внутрь его. Закрыли дырку.

#20: Автор: Александр Володин, Регион: Нижегородская обл.

Добавлено: Пт 24 Октябрь 2014, 23:12
—

Владимир Солин писал(а):

Самое сложное когда кирпич невозможно закрасить... Беру и копирую стенку с рядом лежащего кирпича такого же размера. Вставляю в пустоту нужного кирпича и немного сдвигаю вставку внутрь его. Закрыли дырку.

Гениально, получилось, проблема решена! Но внутрь сдвигать не пришлось. А если надо закрасить стенку, аналога которой нету, то вставляю стенку, например, поменьше и растягиваю её масштабированием, или побольше и удалить лишнее. Владимир, спасибо!
