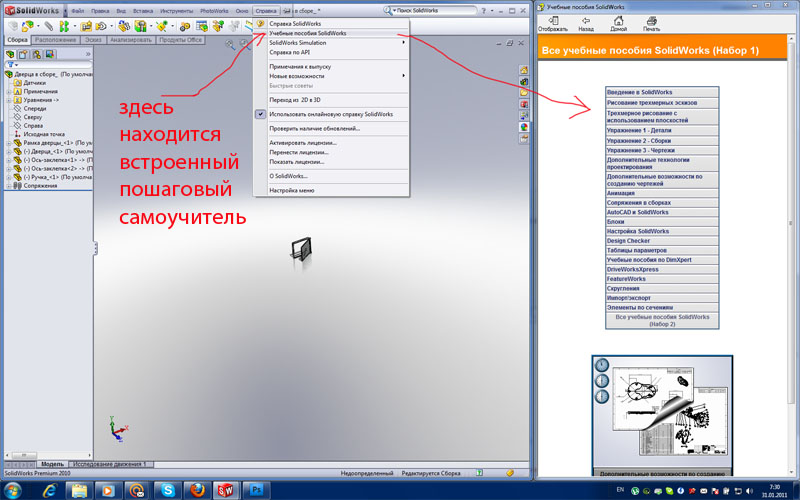

пошаговый самоучитель с примерами и упражнениями, смотри рис. Все учебные пособия по русски. Там же иллюстрированный хэлп тоже по русски все.
|
| Описание: |
|
| Размер файла: |
109.87 КБ |
| Просмотров: |
985 раз(а) |
|
|
|
|
|
And-Ray
Зарегистрирован: Пн 10 Январь 2011, 14:42
Сообщения: 236
Регион: Москва
|
| Добавлено:
Пн 31 Январь 2011, 08:15
|
|
Работаем дальше  .
Итак контекстное редактирование, что это значит. Редактирование означает по простому - изменение, а определение контекстное - это значит, что это изменение происходит в окружении других деталей, т.е мы изменяем деталь не выходя из сборки. Зачем это надо, приведу простой пример.
Допустим, что мы создали две детали: вал и втулку. Строили мы их изолированно, т.е. каждый отдельно от другого так, как мы строили все детали до сих пор. И вот, построив их, мы поместили их в общую сборку, добавили нужные сопряжения (концентричность и совпадение). Диаметры вала и внутреннего отверстия во втулке должны соответствовать друг другу, т.е они должны быть равны или должны иметь некую разницу - зазор. Для примера выберем втулку ведущей деталью, а вал будет ведомым. Тогда диаметр отверстия во втулке мы ставим жестким размером, а вот диаметр вала, редактируя его прямо в сборке, привязываем к диаметру отверстия во втулке, проставляя между отверстиями размер зазора. В чем преимущество такого метода. Да в том, что при последующем изменении диаметра отверстия во втулке, диаметр вала сам автоматически подстроится под нужный зазор, нам не нужно следить за этим, дальше программа выполняет это условие сама.
Применим такой способ для детали Ось-заклепка. Напоминаю, что закончили мы на том, что кликнули на заклепке и нажали кнопку контекстного редактирования рис.69.

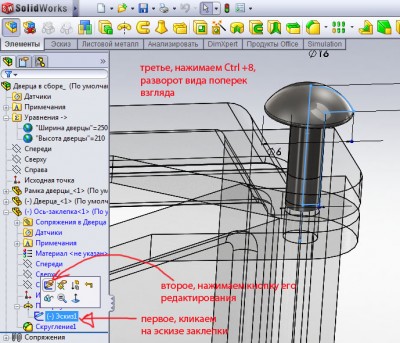

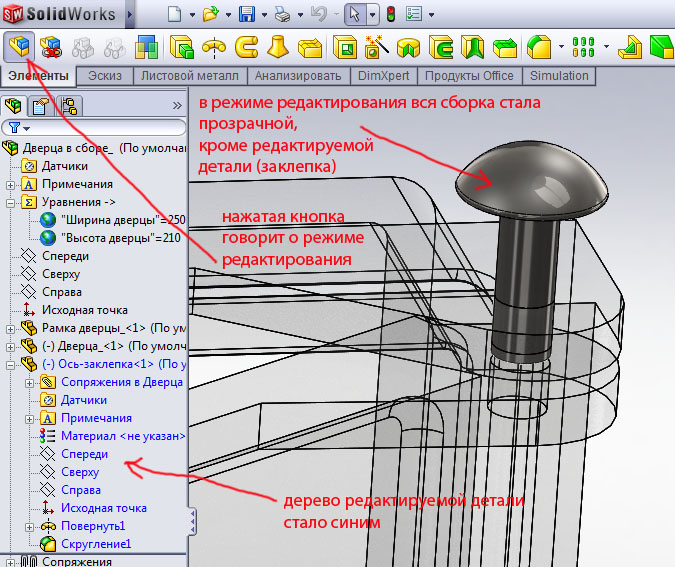

В режиме контекстного редактирования, вся сборка становится прозрачной, а редактируемая деталь остается закрашенной, часть дерева, относящаяся в этой детали приобретает синий цвет рис.70. Найдем в дереве эскиз проворота заклепки и войдем в режим его редактирования рис.71.

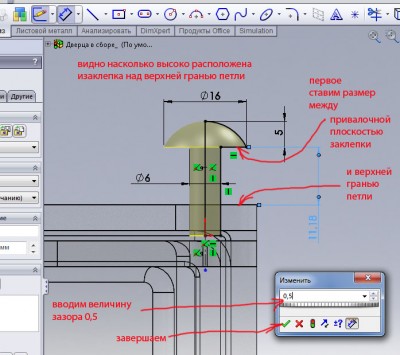

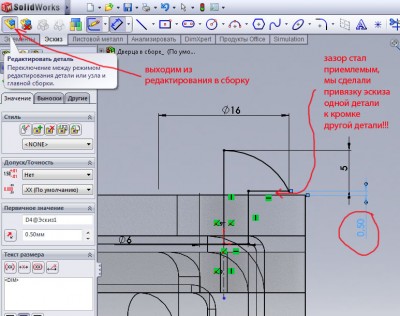

Поставим размер между шляпкой заклепки и верхней кромкой петли и вобьем значение 0,5мм. Мы сейчас сотворили связь между разными деталями, причем деталь рамка является ведущей, а заклепка ведомой. При изменении положения верхней грани рамки, шляпка заклепки последует за ней, обеспечивая зазор 0,5.
Теперь деталь заклепка имеет внешнюю контекстную ссылку.
|
| Описание: |
|
| Размер файла: |
182.51 КБ |
| Просмотров: |
809 раз(а) |
|
| Описание: |
|
| Размер файла: |
182.26 КБ |
| Просмотров: |
843 раз(а) |
|
| Описание: |
|
| Размер файла: |
129.81 КБ |
| Просмотров: |
645 раз(а) |
|
|
|
|
|
And-Ray
Зарегистрирован: Пн 10 Январь 2011, 14:42
Сообщения: 236
Регион: Москва
|
| Добавлено:
Пн 31 Январь 2011, 08:39
|
|
Мы могли бы поставить размер высоты шляпки от центра заклепки просто открыв деталь Ось-заклепка, но тогда бы нам предварительно нужно было бы вымерять зазор между петлями и вычислить наш размер, но зачем нам трудности, когда представляется возможность сделать это естественным образом .
Выходим из режима редактирования в сборку рис.72.

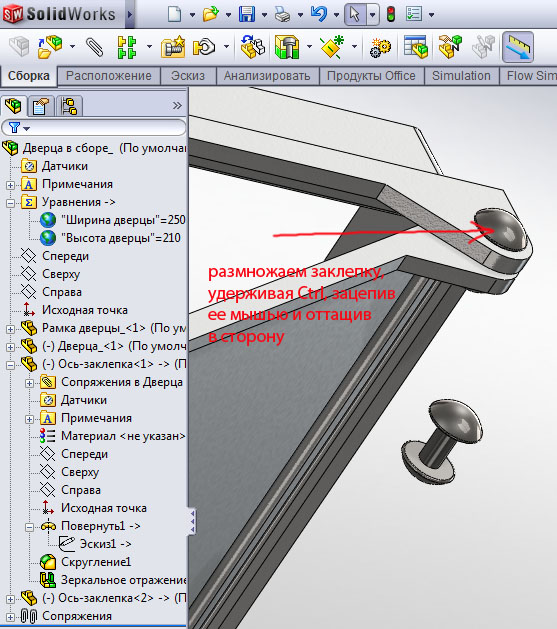

Далее открываем заклепку и зеркалим ее тело, чтобы из половинки получить целую заклепку рис.73.
Множим заклепку, нам ведь нужна пара рис.74.
|
| Описание: |
|
| Размер файла: |
145.51 КБ |
| Просмотров: |
823 раз(а) |
|
| Описание: |
|
| Размер файла: |
184.38 КБ |
| Просмотров: |
850 раз(а) |
|
| Описание: |
|
| Размер файла: |
150.34 КБ |
| Просмотров: |
816 раз(а) |
|
|
|
|
|
And-Ray
Зарегистрирован: Пн 10 Январь 2011, 14:42
Сообщения: 236
Регион: Москва
|
| Добавлено:
Пн 31 Январь 2011, 08:53
|
|

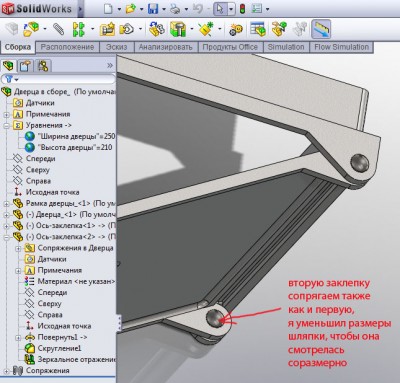

Сопрягаем вторую заклепку с нижней петлей аналогично тому, как было с первой рис.75.
Все дверка висит на осях  .
Ну и последний штрих - поворотная дверная ручка с запором. Начинаем.
Создадим новый файл детали и сохраним его под именем ручка.

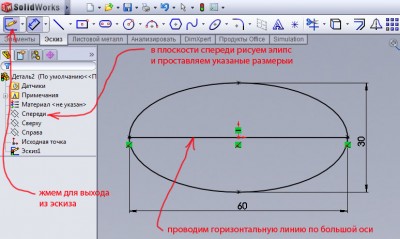

В плоскости Спереди нарисуем эскиз рис.76. Этот эскиз будет опорным, мы не будем из него выращивать твердое тело, а используем его только для привязки других эскизов, так удобнее.
Выходим из эскиза, но он остался видимым рис.77, потому что мы не выращивали из него мясо. Любая операция выращивания автоматически скрывает эскизы, которые конечно же можно сделать потом видимыми.

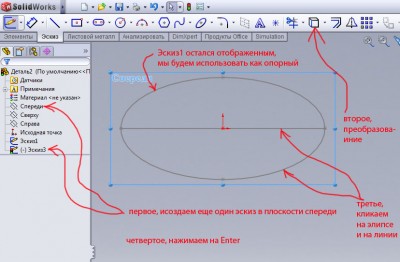

Создаем новый эскиз на плоскости Спереди и инструментом повторения линий (преобразование) делаем копии опорного эскиза в текущем.
|
| Описание: |
|
| Размер файла: |
155.19 КБ |
| Просмотров: |
819 раз(а) |
|
| Описание: |
|
| Размер файла: |
108.18 КБ |
| Просмотров: |
615 раз(а) |
|
| Описание: |
|
| Размер файла: |
125.39 КБ |
| Просмотров: |
832 раз(а) |
|
|
|
|
|
And-Ray
Зарегистрирован: Пн 10 Январь 2011, 14:42
Сообщения: 236
Регион: Москва
|
| Добавлено:
Пн 31 Январь 2011, 09:00
|
|

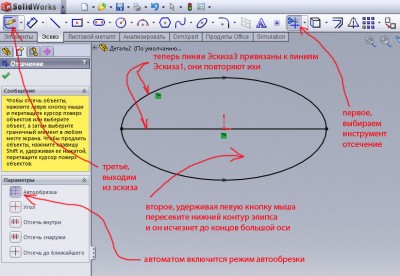

Отсекаем нижнюю часть элипса руководствуясь рис.78 и выходим из эскиза3, после чего скрываем его рис.79.
Создаем еще один эскиз на плоскости Спереди, в нем также повторяем линии опорного эскиза, только теперь отсекаем верхнюю часть элипса рис.79.
Выходим из эскиза и тоже скрываем его рис.80.
|
| Описание: |
|
| Размер файла: |
159.97 КБ |
| Просмотров: |
846 раз(а) |
|
| Описание: |
|
| Размер файла: |
108.97 КБ |
| Просмотров: |
859 раз(а) |
|
| Описание: |
|
| Размер файла: |
89.65 КБ |
| Просмотров: |
809 раз(а) |
|
|
|
|
|
And-Ray
Зарегистрирован: Пн 10 Январь 2011, 14:42
Сообщения: 236
Регион: Москва
|
| Добавлено:
Пн 31 Январь 2011, 09:14
|
|

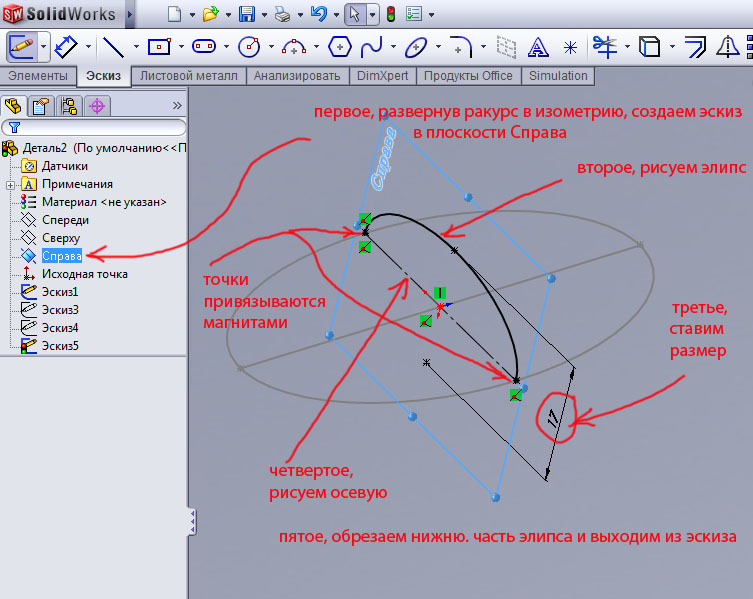

Теперь разворачиваем ракурс в изометрию и создаем эскиз в плоскости Справа рис.81. Рисуем элипс, как показано на рисунке, проводим осевую, ставим размер малой оси элипса, отсекаем нижнюю его часть. Выходим из эскиза.

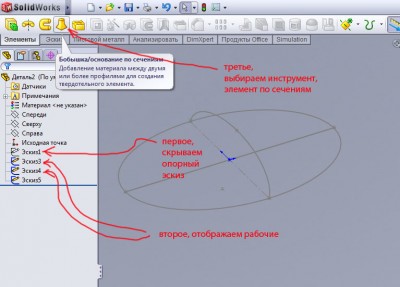

Скрываем опорный эскиз и отображаем два рабочих рис.82.

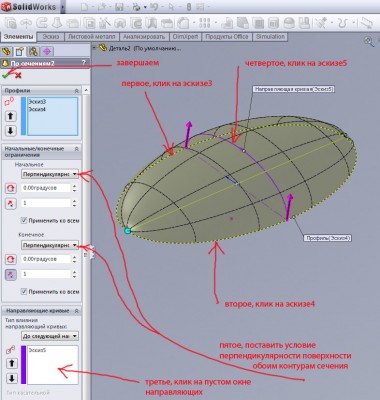

Переходим на вкладку элементы и выбираем инструмент построения тела по сечениям рис.83. Далее действуем по инструкции рисунка. Желтым цветом рисуется предполагаемая форма тела по сечениям. Как мы видим, тело имеет нетривиальную (непростую) форму. Такое тело нельзя построить простым вытягиванием и проворотом, это фасонная поверхность, такие формы строятся по сечениям и направляющим. Эскизы 3 и 4 - это сечения, а эскиз5 - направляющая. Нажимаем на галку для завершения.
|
| Описание: |
|
| Размер файла: |
132.93 КБ |
| Просмотров: |
841 раз(а) |
|
| Описание: |
|
| Размер файла: |
109.14 КБ |
| Просмотров: |
844 раз(а) |
|
| Описание: |
|
| Размер файла: |
174.71 КБ |
| Просмотров: |
875 раз(а) |
|
|
|
|
|
And-Ray
Зарегистрирован: Пн 10 Январь 2011, 14:42
Сообщения: 236
Регион: Москва
|
| Добавлено:
Пн 31 Январь 2011, 09:21
|
|

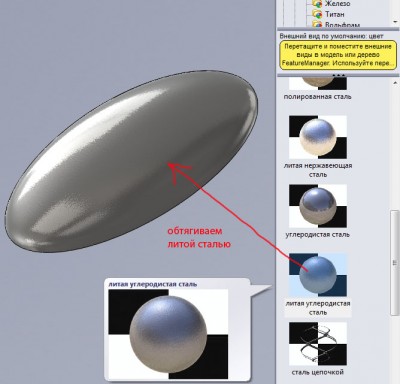

Натягиваем на полученное тело текстуру литой стали рис.84.

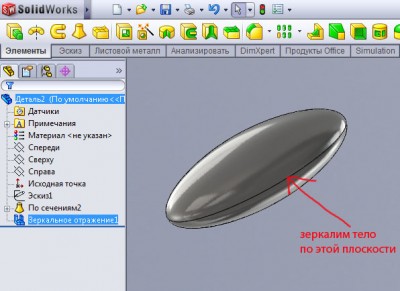

Зеркалим тело чтобы из половинки получить полный элипсоид рис.85.

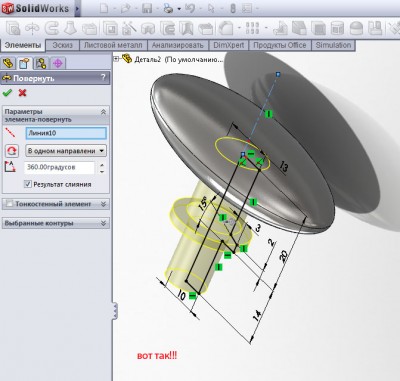

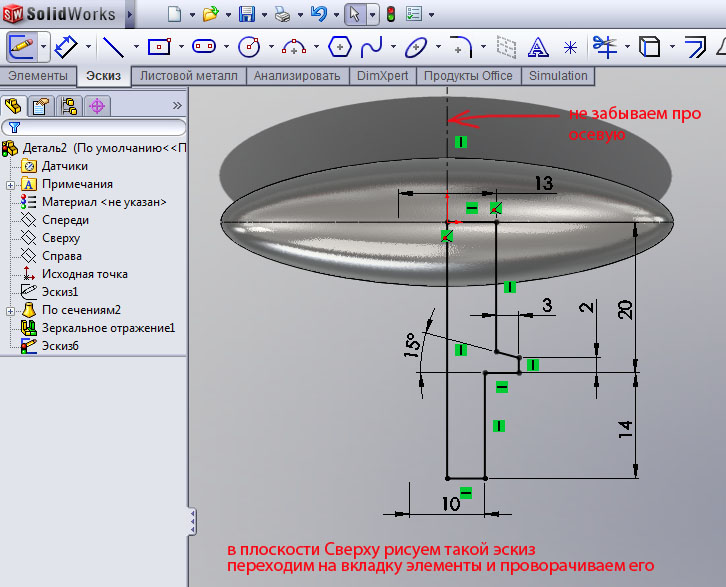

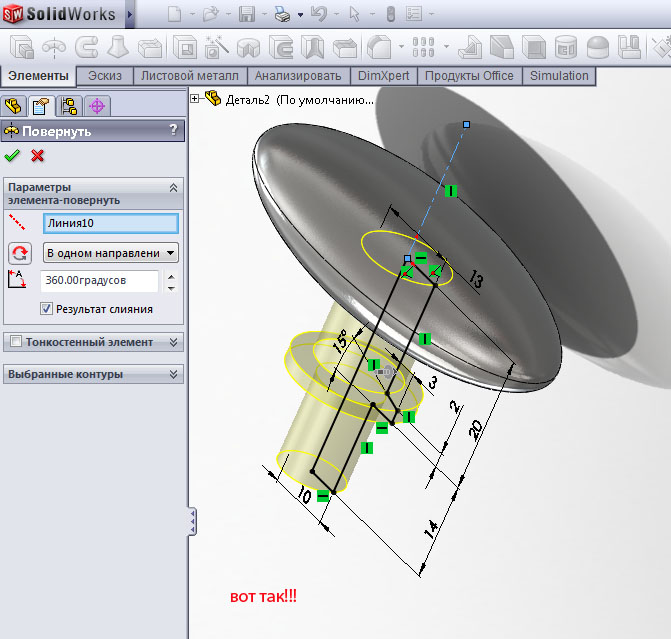

В плоскости Сверху рисуем эскиз оси ручки рис.86. Переходим на вкладку элементы и проворачиваем эскиз по осевой.
|
| Описание: |
|
| Размер файла: |
98.13 КБ |
| Просмотров: |
833 раз(а) |
|
| Описание: |
|
| Размер файла: |
89.63 КБ |
| Просмотров: |
849 раз(а) |
|
| Описание: |
|
| Размер файла: |
118.72 КБ |
| Просмотров: |
815 раз(а) |
|
|
|
|
|
And-Ray
Зарегистрирован: Пн 10 Январь 2011, 14:42
Сообщения: 236
Регион: Москва
|
| Добавлено:
Пн 31 Январь 2011, 09:24
|
|
Предварительный вид проворота показан на рис.87.

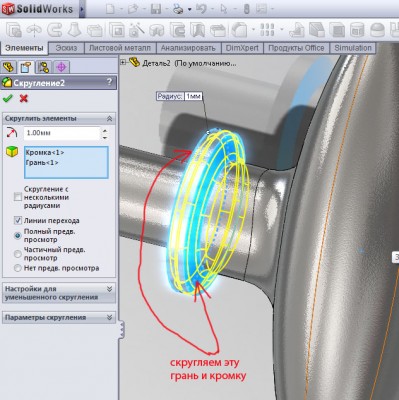

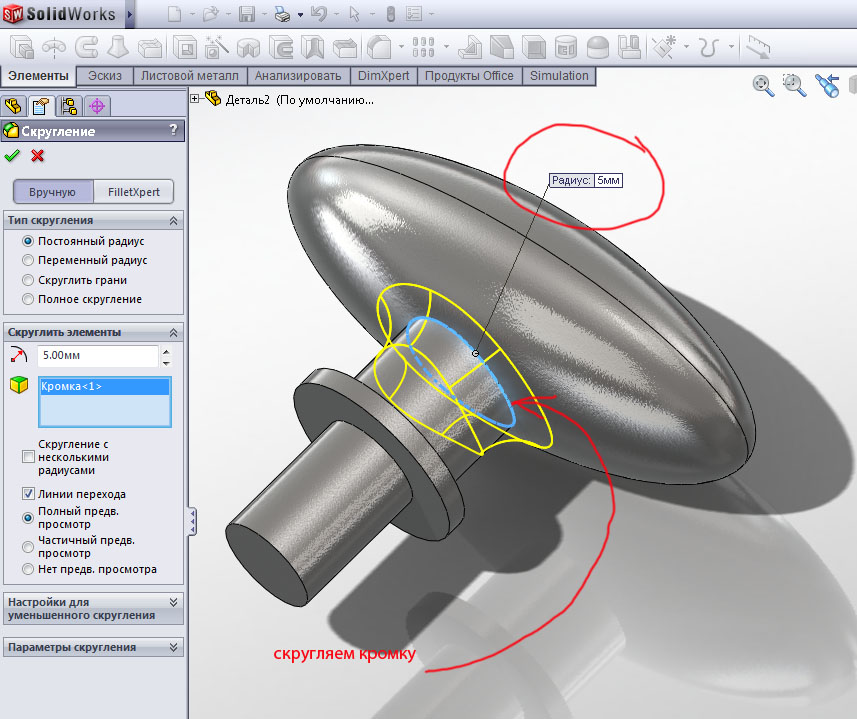

Делаем зализы скругляя острые кромки рис.88-89.
|
| Описание: |
|
| Размер файла: |
110.74 КБ |
| Просмотров: |
761 раз(а) |
|
| Описание: |
|
| Размер файла: |
157.63 КБ |
| Просмотров: |
841 раз(а) |
|
| Описание: |
|
| Размер файла: |
151.08 КБ |
| Просмотров: |
813 раз(а) |
|
|
|
|
|
And-Ray
Зарегистрирован: Пн 10 Январь 2011, 14:42
Сообщения: 236
Регион: Москва
|
| Добавлено:
Пн 31 Январь 2011, 09:29
|
|

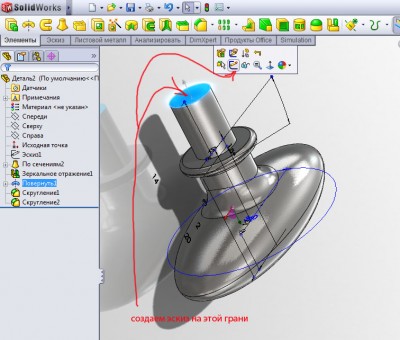

Кликаем на торцевую грань ручки и создаем на ней эскиз рис.90.

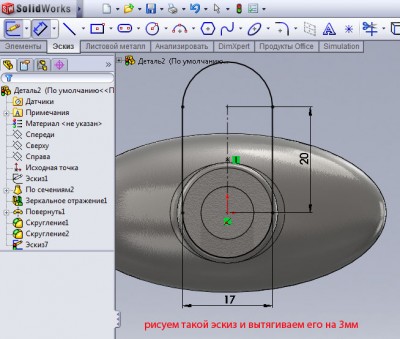

Рисуем эскиз пластины запора рис.91.

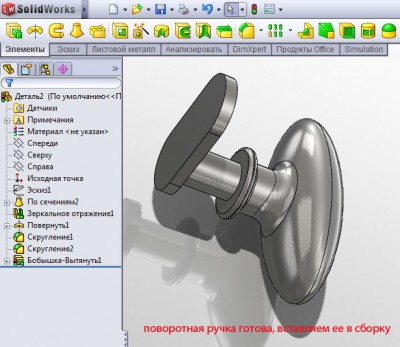

Вытягиваем его и получаем законченную ручку  .
|
| Описание: |
|
| Размер файла: |
144.79 КБ |
| Просмотров: |
795 раз(а) |
|
| Описание: |
|
| Размер файла: |
115.46 КБ |
| Просмотров: |
825 раз(а) |
|
| Описание: |
|
| Размер файла: |
112.97 КБ |
| Просмотров: |
815 раз(а) |
|
|
|
|
|
And-Ray
Зарегистрирован: Пн 10 Январь 2011, 14:42
Сообщения: 236
Регион: Москва
|
| Добавлено:
Пн 31 Январь 2011, 09:35
|
|
Не забудем сохранить ручку, потом втащим ее в сборку, привяжем концентричностью и совпадением соответственно к отверстию и грани прилива дверки.

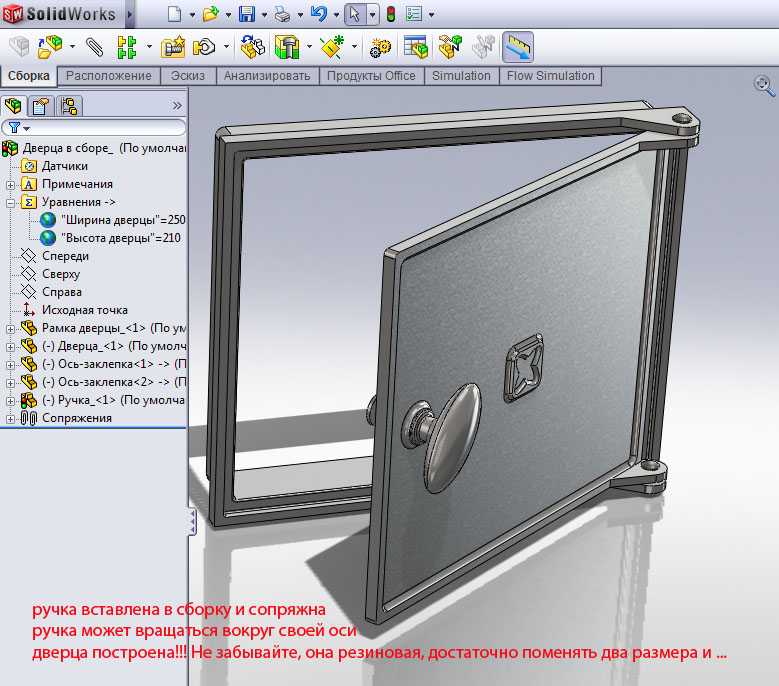

Ручка может поворачиваться как в реале, а дверца открывается и закрывается.
Все, работа закончена, благодарю вас за внимание и терпение.  .
|
| Описание: |
|
| Размер файла: |
165.8 КБ |
| Просмотров: |
853 раз(а) |
|
|
|
|
|
And-Ray
Зарегистрирован: Пн 10 Январь 2011, 14:42
Сообщения: 236
Регион: Москва
|
| Добавлено:
Пн 31 Январь 2011, 09:40
|
|
Далее построим задвижку трубы, но уже быстрее, не расписывая все подробности, потом вставим все это барахло в сборку печи. Потом я могу куда нить выложить этот проект для общего доступа, а далее работаем по просьбам телезрителей .
|
|
|
|
|
|
zika
Зарегистрирован: Вт 5 Октябрь 2010, 09:19
Сообщения: 328
Регион: Санкт-Петербург - Великий Новгород
|
| Добавлено:
Пн 31 Январь 2011, 11:25
|
|
| And-Ray писал(а): |
| Далее построим задвижку трубы, но уже быстрее, не расписывая все подробности, потом вставим все это барахло в сборку печи. Потом я могу куда нить выложить этот проект для общего доступа, а далее работаем по просьбам телезрителей . |
Уважаемый And-Ray!!!
Восхищаюсь Вашим желанием и упорством в приобщении к азам конструирования в SW участников фомума.
Огромное спасибо!!!
Пока Вы не начали конструировать задвижки и "...далее работаем по просьбам телезрителей."
Не могли бы Вы приобщить нас к "таинствам" моделирования печных процессов в SW, о чём упоминал выше Е.Колчин ?????????
|
_________________
С уважением Валерий
|
|
|
|
Чуриков Александр
Зарегистрирован: Чт 18 Май 2006, 07:25
Сообщения: 2293
Регион: Санкт-Петербург
|
| Добавлено:
Пн 31 Январь 2011, 12:13
|
|
And-Ray, не подскажите какие системные требования к компьютеру? У меня старенький ноут селерон. Боюсь непотянет.
|
_________________
+7-921-742-16-92 Услуги печника. Кладка печей, мангалов, банных печей, чертежи
***********************************************************************
|
|
|
|
And-Ray
Зарегистрирован: Пн 10 Январь 2011, 14:42
Сообщения: 236
Регион: Москва
|
| Добавлено:
Пн 31 Январь 2011, 22:32
|
|
| Цитата: |
Пока Вы не начали конструировать задвижки и "...далее работаем по просьбам телезрителей."
Не могли бы Вы приобщить нас к "таинствам" моделирования печных процессов в SW, о чём упоминал выше Е.Колчин ????????? |
Уважаемый zika, поскольку это уже не первая подобная просьба, то я просто обязан уделить внимание этой теме. . Некая задержка будет из-за того, что мне самому надо приобщиться, с этим модулем я работал немного, но все же работал (я имею в виду FlowSimulation). Дайте мне чуть времени въехать в тему? вернее я буду въезжать и одновременно рассказывать об этом вам. Профессиональный модуль программы не русифицирован, но это небольшая беда.
Только вот может тогда открыть новый топик, касающийся моделирования газотермических процессов, а эту ветвь оставить для геометрического моделирования.
Чуть поразмыслив, я пришел к такой схеме, если что, то скорректируйте меня.
Итак сначала мы создаем модель печи в Солиде, только не из кирпичей, а из монолитного массива, присваиваем ей соответствующий материал, теплоемкость, теплопроводность, может отражающие свойства. Далее обозначаем вход и выход газа. Газ, естественно, будет воздухом. Химические процессы игнорируем. После этого помещаем в топку некое простое тело, например шар, которое будет имитировать горящее топливо, а именно, в этом шаре будет выделяться заданная тепловая мощность, теплопередача будет происходить конвекцией и тепловым излучением. Как результат нам нужно получить карты прогрева полостей и стенок в различных сечениях, а также линии движения газа и его скорости.
Возможно в процессе освоения модуля, эту схему придется усложнить. Там видно будет .
|
|
|
|
|
|
And-Ray
Зарегистрирован: Пн 10 Январь 2011, 14:42
Сообщения: 236
Регион: Москва
|
| Добавлено:
Пн 31 Январь 2011, 22:53
|
|
| Цитата: |
| And-Ray, не подскажите какие системные требования к компьютеру? У меня старенький ноут селерон. Боюсь непотянет. |
Сказать однозначно сложно, мне в основном приходилось ставить прогу на мощные компы, как она поведет себя на слабых, кто знает, но чем больше сборка и чем сложнее она, тем больше загружаются ресурсы.
Правда есть мобильная версия, я давал на нее ссылку выше. Я ее не ставил, но попробуйте.
|
|
|
|
|
|
And-Ray
Зарегистрирован: Пн 10 Январь 2011, 14:42
Сообщения: 236
Регион: Москва
|
| Добавлено:
Вт 1 Февраль 2011, 00:53
|
|
А кто нить юзал прогу Flow vision?
|
|
|
|
|
|
|
|
|
