 Метаалло-кирпичная для бань МКС-1 Следующая тема
Предыдущая тема
Начать новую темуОтветить на тему
Автор Сообщение
Селиван Виктор
Проектировщик


Зарегистрирован: Сб 2 Январь 2010, 14:33
Сообщения: 5280
Регион: г.Челябинск

СообщениеДобавлено: Пн 9 Февраль 2015, 10:39 Ответить с цитатойВернуться к началу

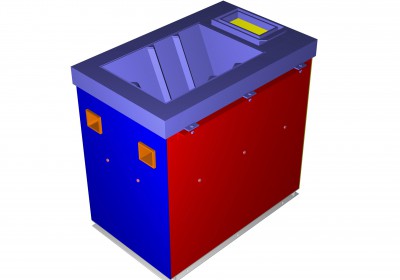

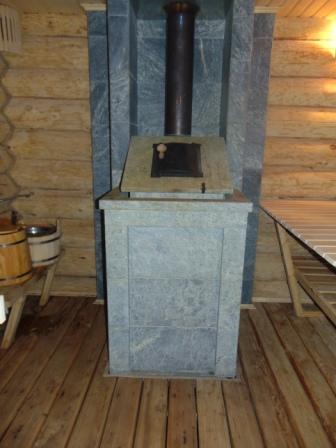

Хочу рассказать о металло-кирпичной печи для бани- налажен выпуск таких печей.
Обладают преимуществом перед разнообразными конструкциями металлических печей тем что имеют внутри шамотную футеровку. Что способствует повышению температуры горения в топливнике. Повышает инерционность(теплоёмкость) печи-печь после протопки долго отдаёт тепло - можно сравнить по определённым показателя с чисто кирпичной печью.
Печь ремонтно пригодна- можно заменять футеровку печи, и отдельные части печи. Печь полностью сборно -разборная. Печь состоит из- 1.корпус нержавейка термостойкая,2.шамотная футеровка,3.жаровые трубы-жаропрочная сталь,4.крышка чугунная,5.ёмкость для камней-чугун толщ 40мм,6.дымосборник с патрубком для выхода дыма диам. 180мм.чугун ,7. Дверки топочная и поддувальная,колосник -чугунные. 8. Тоннель для топочной и поддувальной дверок- термостойкая сталь 9. парогенератор-устанавливается на дно чугунной ёмкости для камней.

_________________
Я за здоровую конкуренцию в печном деле и за работу во благо потребителям услуг печника.Тел. +73519041008


 Описание:
 Размер файла:  80.67 КБ
 Просмотров:  259 раз(а)



Посмотреть профильОтправить личное сообщениеОтправить e-mailПосетить сайт автораПозвонить автору
Селиван Виктор
Проектировщик


Зарегистрирован: Сб 2 Январь 2010, 14:33
Сообщения: 5280
Регион: г.Челябинск

СообщениеДобавлено: Пн 9 Февраль 2015, 10:42 Ответить с цитатойВернуться к началу

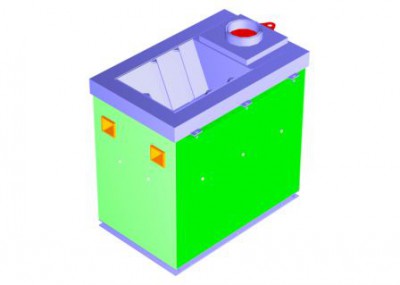

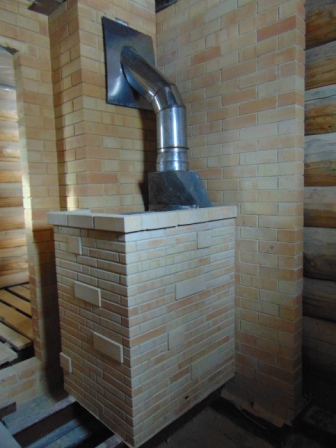

Ещё один вид печи[/img]

_________________
Я за здоровую конкуренцию в печном деле и за работу во благо потребителям услуг печника.Тел. +73519041008


 Описание:
 Размер файла:  76.87 КБ
 Просмотров:  310 раз(а)



Посмотреть профильОтправить личное сообщениеОтправить e-mailПосетить сайт автораПозвонить автору
Селиван Виктор
Проектировщик


Зарегистрирован: Сб 2 Январь 2010, 14:33
Сообщения: 5280
Регион: г.Челябинск

СообщениеДобавлено: Пн 9 Февраль 2015, 10:45 Ответить с цитатойВернуться к началу

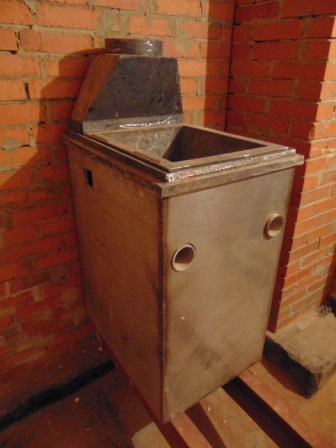

Вид с боку- без облицовки

_________________
Я за здоровую конкуренцию в печном деле и за работу во благо потребителям услуг печника.Тел. +73519041008


 Описание:
 Размер файла:  81.85 КБ
 Просмотров:  267 раз(а)



Посмотреть профильОтправить личное сообщениеОтправить e-mailПосетить сайт автораПозвонить автору
Селиван Виктор
Проектировщик


Зарегистрирован: Сб 2 Январь 2010, 14:33
Сообщения: 5280
Регион: г.Челябинск

СообщениеДобавлено: Пн 9 Февраль 2015, 11:02 Ответить с цитатойВернуться к началу

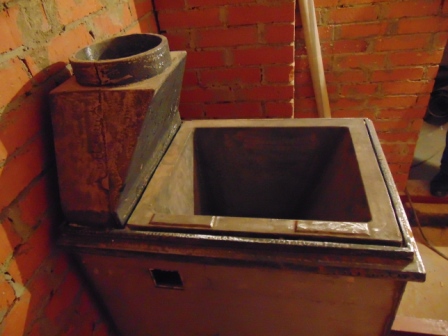

Отдельные детали печи

_________________
Я за здоровую конкуренцию в печном деле и за работу во благо потребителям услуг печника.Тел. +73519041008


 Описание:

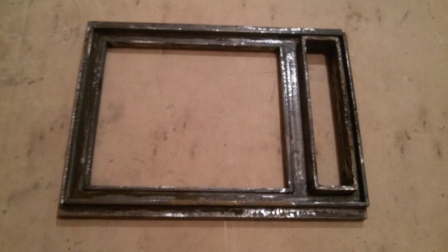

Крышка печи чугунная
 Размер файла:  41.19 КБ
 Просмотров:  248 раз(а)

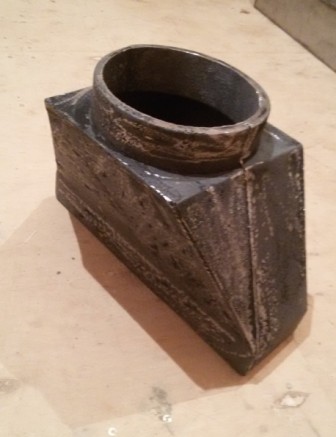

 Описание:

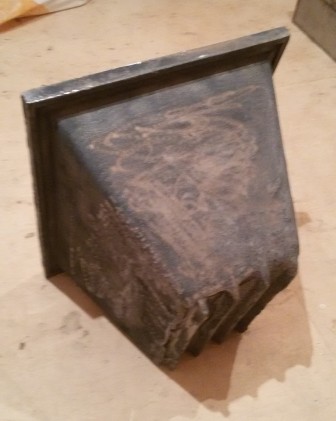

Дымосборник с выходным патрубком
 Размер файла:  35.1 КБ
 Просмотров:  275 раз(а)

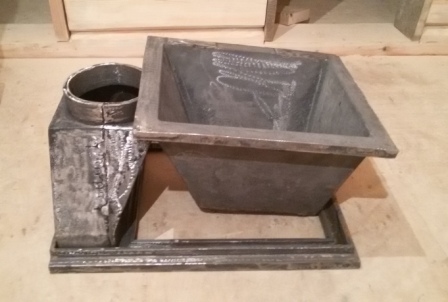

 Описание:
Комплект чугунного литья для печи
 Размер файла:  53.17 КБ
 Просмотров:  242 раз(а)




20141219_165143 - копия.jpg
 Описание:

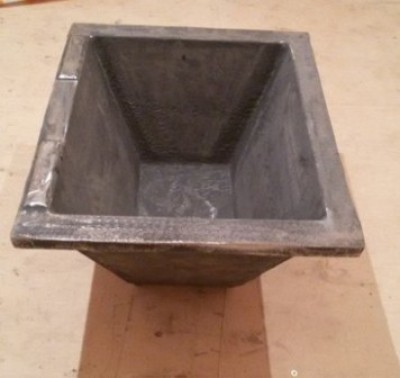

Ёмкость для камней чугунная
 Размер файла:  29.07 КБ
 Просмотров:  237 раз(а)

20141219_165143 - копия.jpg



 Описание:
Ёмкость для камней -дно
 Размер файла:  33.83 КБ
 Просмотров:  252 раз(а)



Посмотреть профильОтправить личное сообщениеОтправить e-mailПосетить сайт автораПозвонить автору
Селиван Виктор
Проектировщик


Зарегистрирован: Сб 2 Январь 2010, 14:33
Сообщения: 5280
Регион: г.Челябинск

СообщениеДобавлено: Пн 9 Февраль 2015, 11:17 Ответить с цитатойВернуться к началу

Фото и чертежи отдельных частей печи

_________________
Я за здоровую конкуренцию в печном деле и за работу во благо потребителям услуг печника.Тел. +73519041008

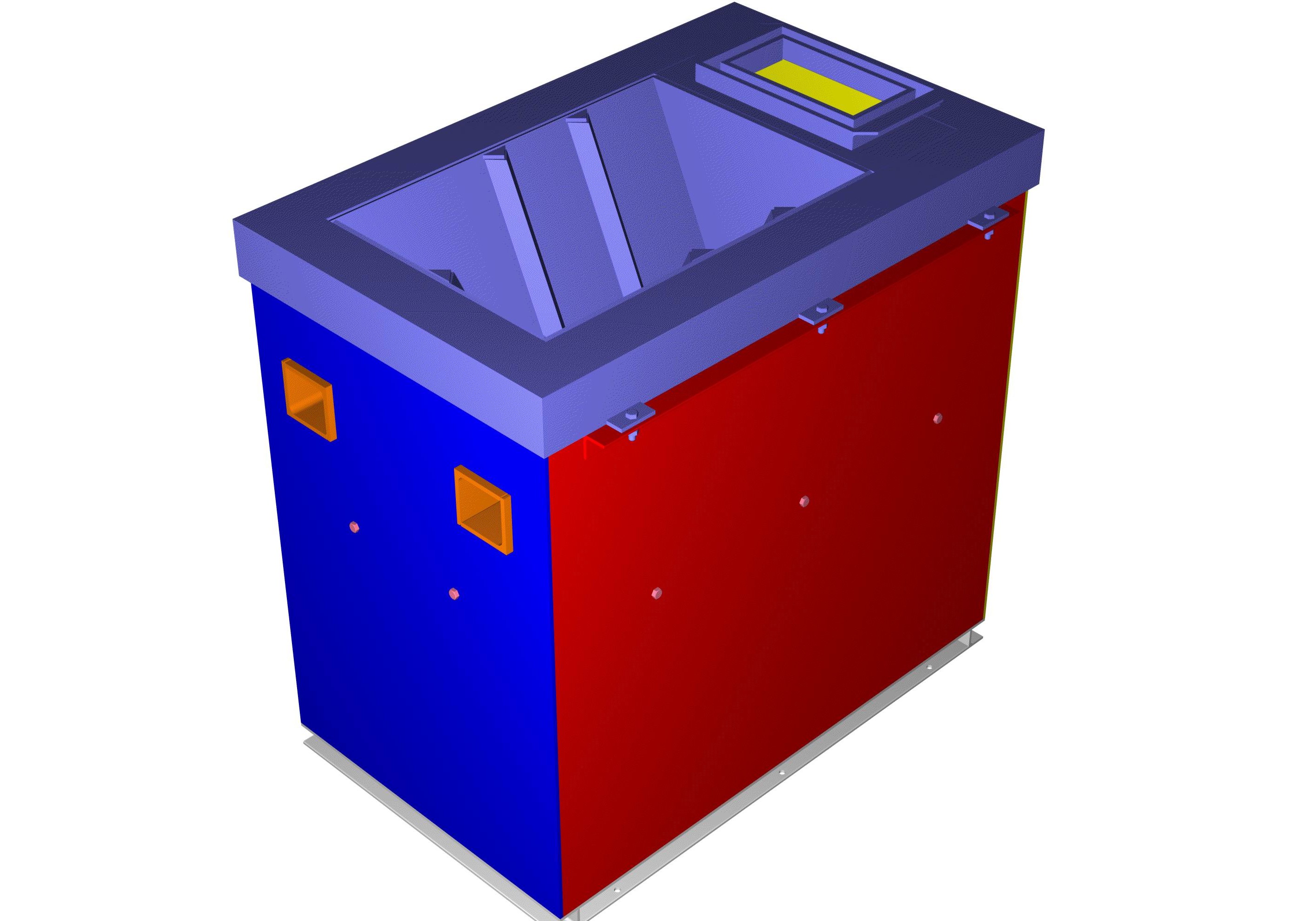

Банная печь железная 4а_2.jpg
 Описание:

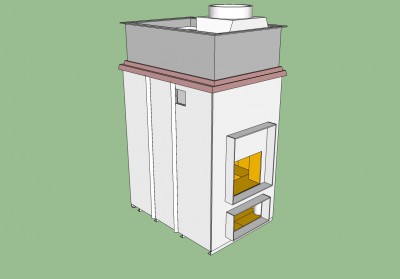

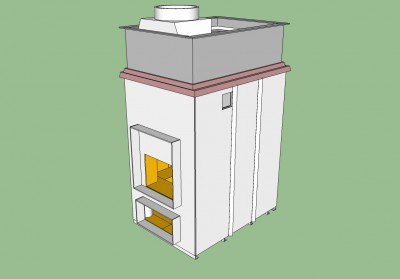

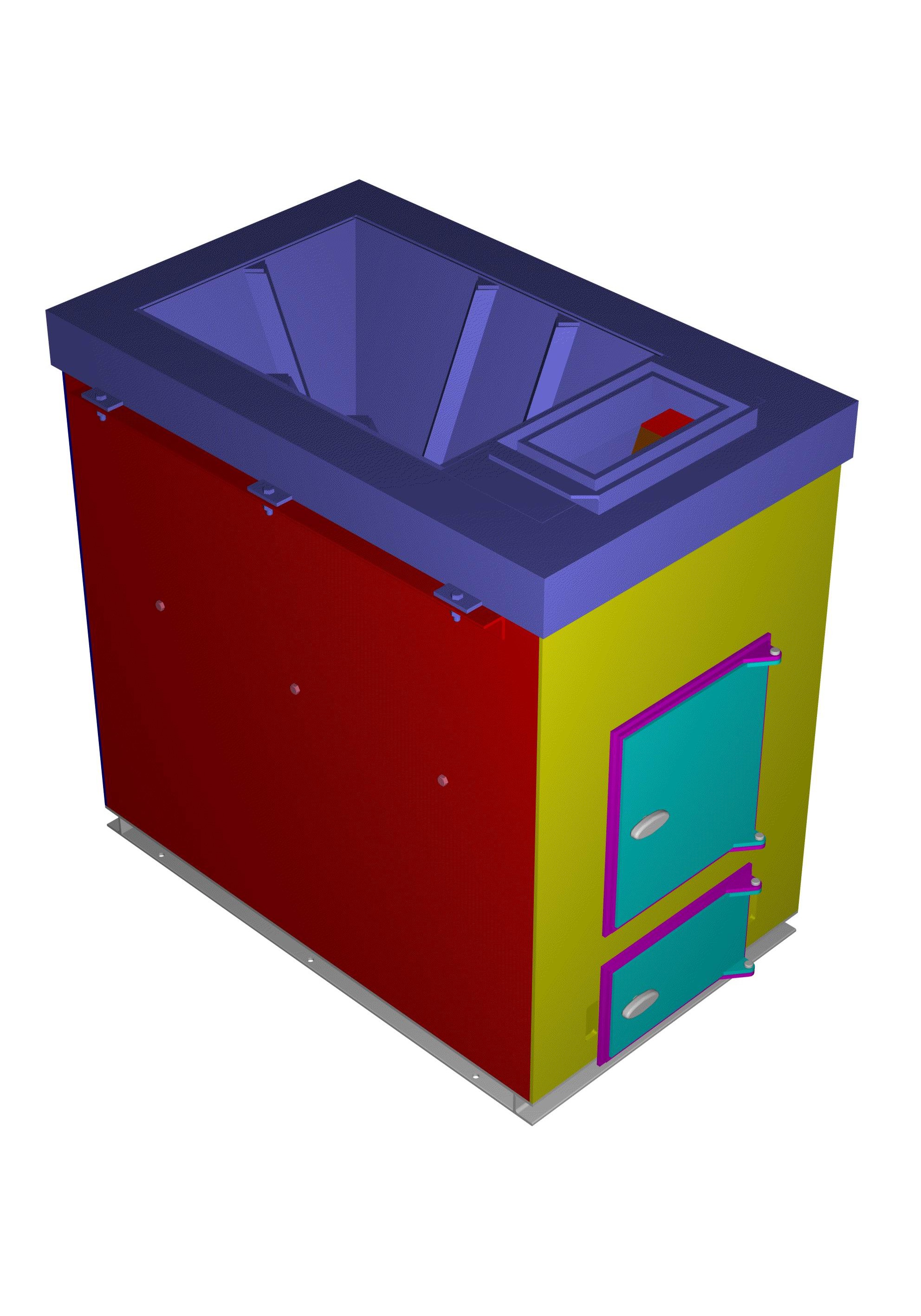

Чертёж-эскиз печи
 Размер файла:  132.73 КБ
 Просмотров:  244 раз(а)

Банная печь железная 4а_2.jpg



Банная печь железная 4а_1.jpg
 Описание:

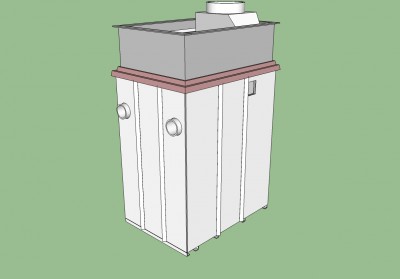

Чертёж-эскиз печи
 Размер файла:  139.11 КБ
 Просмотров:  240 раз(а)

Банная печь железная 4а_1.jpg

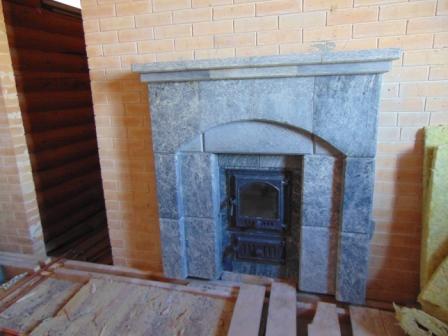

 Описание:

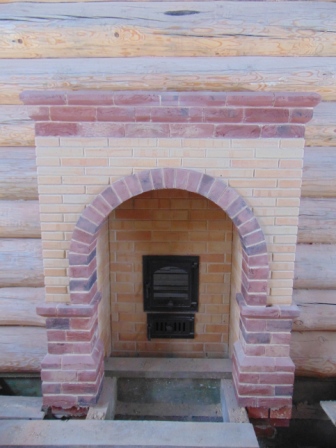

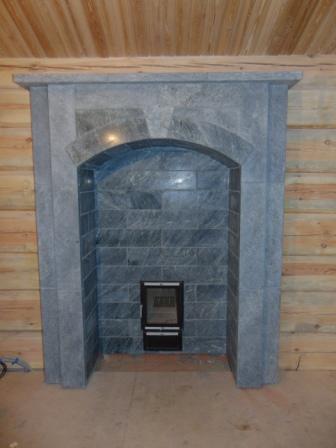

Облицовка печи со стороны истопочной
 Размер файла:  84.59 КБ
 Просмотров:  315 раз(а)

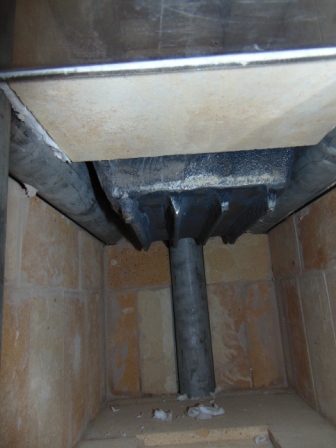

 Описание:

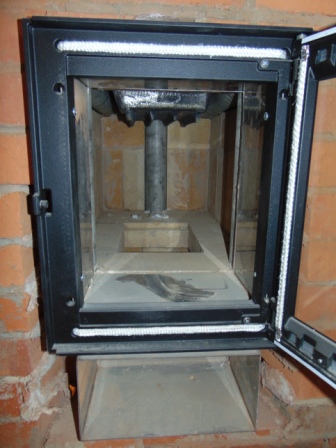

Вид топливника изнутри печи
 Размер файла:  76.47 КБ
 Просмотров:  249 раз(а)




 Описание:
Вид топливника изнутри печи
 Размер файла:  82.43 КБ
 Просмотров:  247 раз(а)



Посмотреть профильОтправить личное сообщениеОтправить e-mailПосетить сайт автораПозвонить автору
Селиван Виктор
Проектировщик


Зарегистрирован: Сб 2 Январь 2010, 14:33
Сообщения: 5280
Регион: г.Челябинск

СообщениеДобавлено: Пн 9 Февраль 2015, 11:26 Ответить с цитатойВернуться к началу

Чертежи-рисунки печи

_________________
Я за здоровую конкуренцию в печном деле и за работу во благо потребителям услуг печника.Тел. +73519041008


Банная печь железная 4а_12.jpg
 Описание:

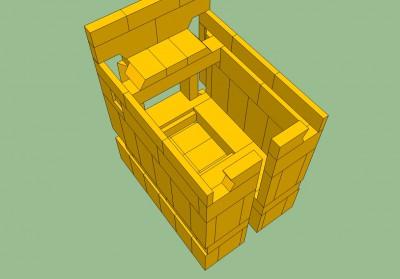

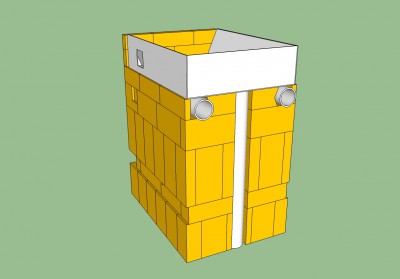

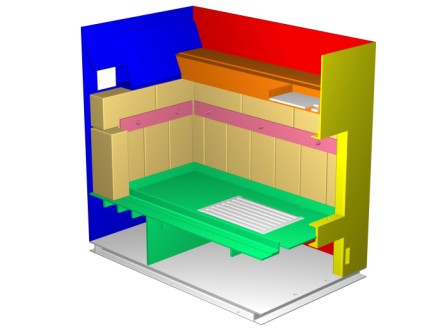

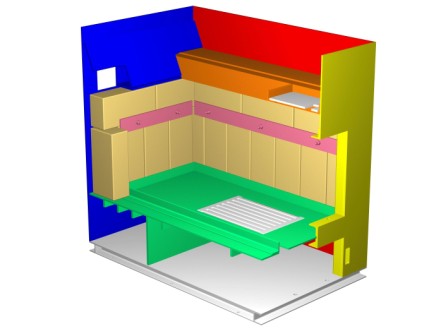

Шамотный сердечник без жаровых каналов
 Размер файла:  302.09 КБ
 Просмотров:  238 раз(а)

Банная печь железная 4а_12.jpg



Банная печь железная 4а_8.jpg
 Описание:

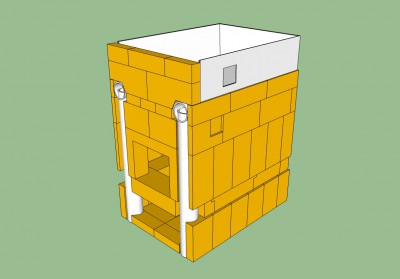

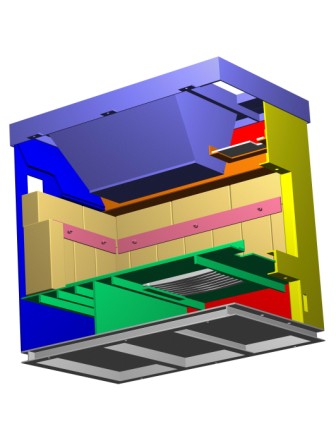

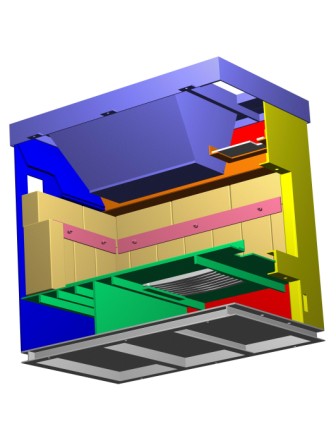

Шамотный сердечник с жаровыми каналами
 Размер файла:  162.09 КБ
 Просмотров:  252 раз(а)

Банная печь железная 4а_8.jpg



Банная печь железная 4а_7.jpg
 Описание:
Шамотный сердечник
 Размер файла:  193.47 КБ
 Просмотров:  206 раз(а)

Банная печь железная 4а_7.jpg



Банная печь железная 4а_4.jpg
 Описание:

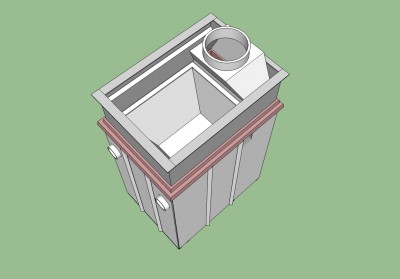

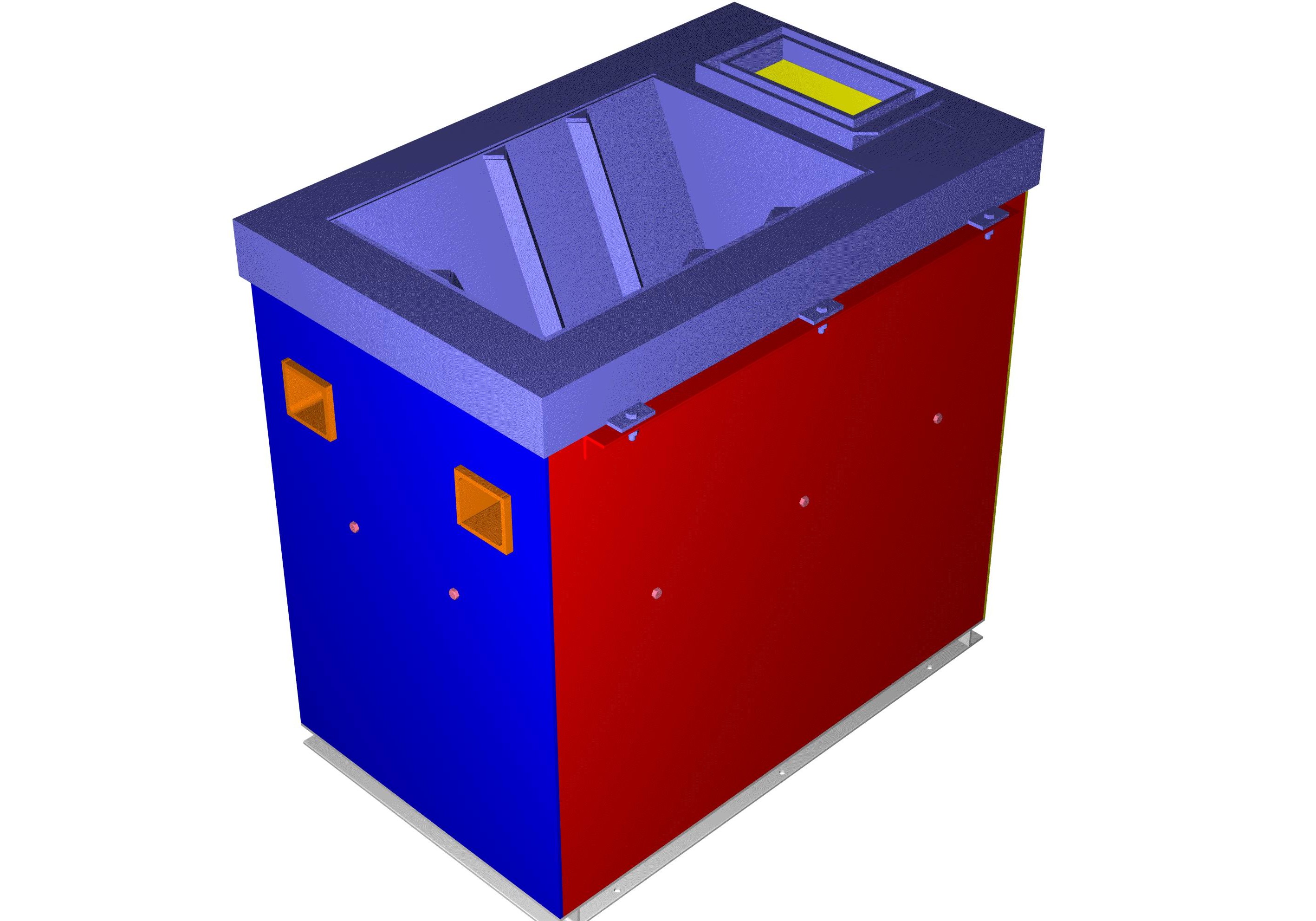

Вид сверху
 Размер файла:  186.1 КБ
 Просмотров:  237 раз(а)

Банная печь железная 4а_4.jpg



Банная печь железная 4а_3.jpg
 Описание:
Вид сбоку
 Размер файла:  119.56 КБ
 Просмотров:  246 раз(а)

Банная печь железная 4а_3.jpg


Посмотреть профильОтправить личное сообщениеОтправить e-mailПосетить сайт автораПозвонить автору
Селиван Виктор
Проектировщик


Зарегистрирован: Сб 2 Январь 2010, 14:33
Сообщения: 5280
Регион: г.Челябинск

СообщениеДобавлено: Пн 9 Февраль 2015, 11:33 Ответить с цитатойВернуться к началу

Чертежи -рисунки печи

_________________
Я за здоровую конкуренцию в печном деле и за работу во благо потребителям услуг печника.Тел. +73519041008

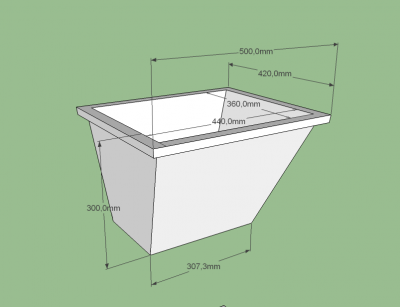

Чугунное корыто.png
 Описание:
Ёмкость для камней
 Размер файла:  31.29 КБ
 Просмотров:  280 раз(а)

Чугунное корыто.png



Банная печь железная 4а_порядовка_10.jpg
 Описание:

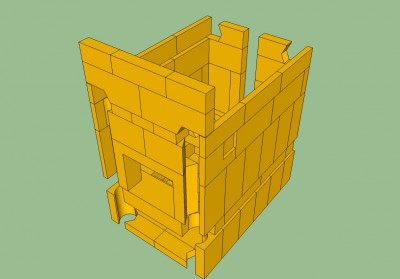

Шамотная футеровка печи
 Размер файла:  267.02 КБ
 Просмотров:  317 раз(а)

Банная печь железная 4а_порядовка_10.jpg



Банная печь железная 4а_воздуховоды_6.jpg
 Описание:

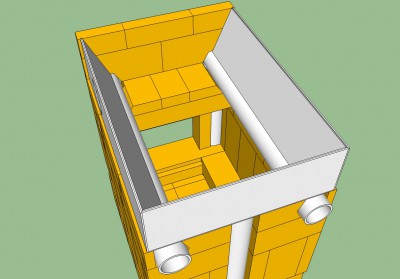

Шамотная футеровка с жаровыми каналами
 Размер файла:  274.74 КБ
 Просмотров:  248 раз(а)

Банная печь железная 4а_воздуховоды_6.jpg


Посмотреть профильОтправить личное сообщениеОтправить e-mailПосетить сайт автораПозвонить автору
Селиван Виктор
Проектировщик


Зарегистрирован: Сб 2 Январь 2010, 14:33
Сообщения: 5280
Регион: г.Челябинск

СообщениеДобавлено: Пн 9 Февраль 2015, 11:43 Ответить с цитатойВернуться к началу

Прототип печи МКС1- выпускалась печь на протяжении 10 лет название "Печь Уральская". Была снята с производства из-за насыщения рынка более дешёвыми банными буржуйками. Выпускалась с 1999г по 2009 год. Работают многие модели печи до сих пор без ремонта уже более 10лет -по настоящее время.

_________________
Я за здоровую конкуренцию в печном деле и за работу во благо потребителям услуг печника.Тел. +73519041008


Печка 21.jpg
 Описание:
Вид снаружи
 Размер файла:  545.05 КБ
 Просмотров:  249 раз(а)

Печка 21.jpg



Печка 11.jpg
 Описание:
Вид снаружи
 Размер файла:  752.44 КБ
 Просмотров:  253 раз(а)

Печка 11.jpg


Посмотреть профильОтправить личное сообщениеОтправить e-mailПосетить сайт автораПозвонить автору
Селиван Виктор
Проектировщик


Зарегистрирован: Сб 2 Январь 2010, 14:33
Сообщения: 5280
Регион: г.Челябинск

СообщениеДобавлено: Пн 9 Февраль 2015, 12:40 Ответить с цитатойВернуться к началу

Чертежи -рисунки печи "Уральская"

_________________
Я за здоровую конкуренцию в печном деле и за работу во благо потребителям услуг печника.Тел. +73519041008

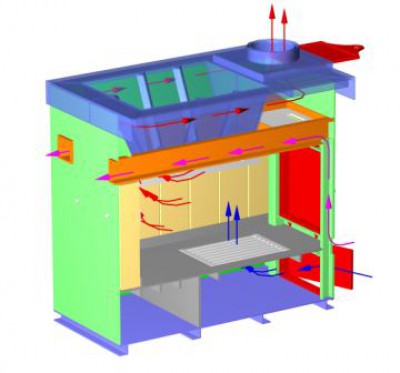

Уральская печка (циркуляция-1).jpg
 Описание:

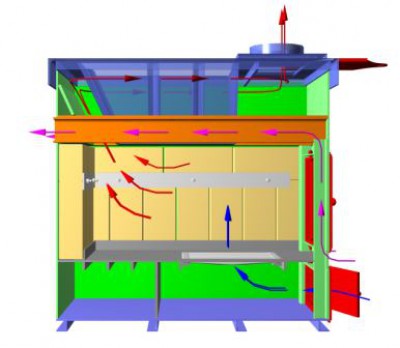

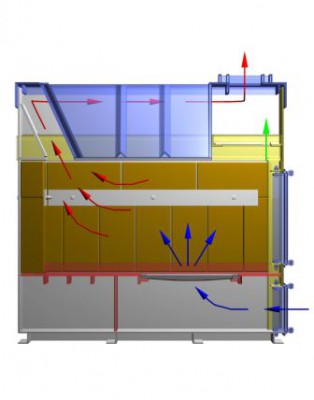

Циркуляция газов
 Размер файла:  26.96 КБ
 Просмотров:  241 раз(а)

Уральская печка (циркуляция-1).jpg



Печка упрощенная (для циркуляции газов)-3.jpg
 Описание:

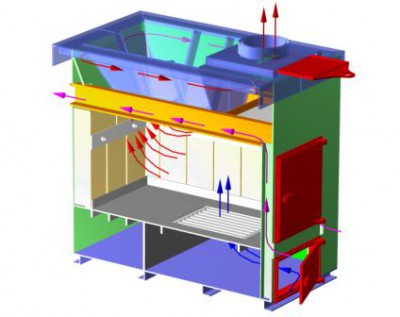

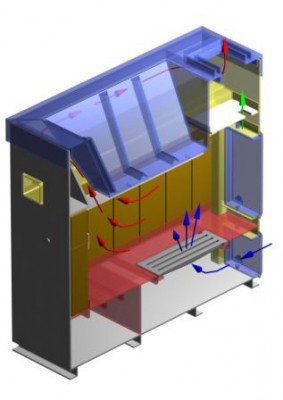

Циркуляция газов
 Размер файла:  24.19 КБ
 Просмотров:  259 раз(а)

Печка упрощенная (для циркуляции газов)-3.jpg



Печка упрощенная (для циркуляции газов)-1.jpg
 Описание:
Циркуляция газов
 Размер файла:  23.03 КБ
 Просмотров:  308 раз(а)

Печка упрощенная (для циркуляции газов)-1.jpg



Печка 51.jpg
 Описание:
Разрез вдоль печи
 Размер файла:  28.8 КБ
 Просмотров:  252 раз(а)

Печка 51.jpg



Печка 31.jpg
 Описание:
Разрез сбоку
 Размер файла:  22.42 КБ
 Просмотров:  252 раз(а)

Печка 31.jpg


Посмотреть профильОтправить личное сообщениеОтправить e-mailПосетить сайт автораПозвонить автору
Селиван Виктор
Проектировщик


Зарегистрирован: Сб 2 Январь 2010, 14:33
Сообщения: 5280
Регион: г.Челябинск

СообщениеДобавлено: Пн 9 Февраль 2015, 12:45 Ответить с цитатойВернуться к началу

Разрезы печи с циркуляцией газов

_________________
Я за здоровую конкуренцию в печном деле и за работу во благо потребителям услуг печника.Тел. +73519041008


Уральская печка (2).jpg
 Описание:
Печь под круглуюцилиндрическую) трубу
 Размер файла:  17.31 КБ
 Просмотров:  251 раз(а)

Уральская печка (2).jpg



Уральская печка (циркуляция-3).jpg
 Описание:
 Размер файла:  24.06 КБ
 Просмотров:  246 раз(а)

Уральская печка (циркуляция-3).jpg



Уральская печка (циркуляция-2).jpg
 Описание:
Циркуляция газов
 Размер файла:  22.16 КБ
 Просмотров:  262 раз(а)

Уральская печка (циркуляция-2).jpg



Уральская печка (циркуляция-1).jpg
 Описание:
Циркуляция газов
 Размер файла:  26.96 КБ
 Просмотров:  306 раз(а)

Уральская печка (циркуляция-1).jpg


Посмотреть профильОтправить личное сообщениеОтправить e-mailПосетить сайт автораПозвонить автору
Чернявский Александр



Зарегистрирован: Пн 12 Декабрь 2011, 17:54
Сообщения: 164
Регион: Алтайский край. Барнаул

СообщениеДобавлено: Чт 19 Март 2015, 04:08 Ответить с цитатойВернуться к началу

Виктор Владимирович.
Очень интересный вариант.

-Я правильно Вас понял: металлический корпус идёт уже с монтированной в него футеровкой шамотом?

-Какова масса каменной + чугунной закладки, если кроме ёмкости чугуна больше не засыпать, а только, к примеру, талькохлорид и габбродиабаз?

-Сколько топится такая печь по времени до первого захода в парильное отделение? Напр., парилка в 20 куб.м.

-На какую сумму разчитывать моим заказчикам? (можно в личку)

_________________
+7 960 962-25-60
___________________
http://vk.com/r_amo_n
Посмотреть профильОтправить личное сообщениеОтправить e-mailПосетить сайт автораПозвонить автору
Селиван Виктор
Проектировщик


Зарегистрирован: Сб 2 Январь 2010, 14:33
Сообщения: 5280
Регион: г.Челябинск

СообщениеДобавлено: Пт 20 Март 2015, 07:30 Ответить с цитатойВернуться к началу

Чернявский Александр писал(а):
Виктор Владимирович.
Очень интересный вариант.

-Я правильно Вас понял: металлический корпус идёт уже с монтированной в него футеровкой шамотом?
Да верно


Чернявский Александр писал(а):
-Какова масса каменной + чугунной закладки, если кроме ёмкости чугуна больше не засыпать, а только, к примеру, талькохлорид и габбродиабаз?

Масса камней 150кг ,с дополнительным кожухом ещё 150кг


Чернявский Александр писал(а):
-Сколько топится такая печь по времени до первого захода в парильное отделение? Напр., парилка в 20 куб.м.

От двух часов. Всё зависит от теплопотерь помещения,квалификации истопника,объёма парилки. Печь расчитана до 50м3

Чернявский Александр писал(а):
-На какую сумму расчитывать моим заказчикам? (можно в личку)
127000 руб в розницу. Дилерам до 20% скидка при оптовом заказе не менее трёх штук. Время изготовления и поставки до 1.5 месяца.Предоставляется инструкция по монтажу печи и обустройству парилки именно под эту печь.
Есть дополнительные опции:
Встраиваемый регистр ГВС.
Ёмкость для камней из хромистого чугуна-в базовой СЧ20
Встраиваемый парогенератор.
Бак для горячей и холодной воды
Шамотная футеровка из немецких шамотов
Дополнительный кожух для камней
Крышка теплоизолированная для камней
Комплект облицовки из талькомагнезита
Комплект облицовки из кирпича с элементами фрезеровки(фигурная резка) на станках -не вручную "через коленку"
Комплект труб сендвичей металлических с утолщёнными стенками до 1.5 м(жесть)
Возможна комплектация трубами с толщиной стенки до 10мм- (нержавеющий прокат).
Теплоизоляция в седвичах-каолиновая вата МКРР-130
Противопожарные разделки(песочницы) с заполнителем из каолиновой ваты.
Материалы для противопожарной защиты парилки.

_________________
Я за здоровую конкуренцию в печном деле и за работу во благо потребителям услуг печника.Тел. +73519041008
Посмотреть профильОтправить личное сообщениеОтправить e-mailПосетить сайт автораПозвонить автору
Селиван Виктор
Проектировщик


Зарегистрирован: Сб 2 Январь 2010, 14:33
Сообщения: 5280
Регион: г.Челябинск

СообщениеДобавлено: Вт 28 Июль 2015, 13:46 Ответить с цитатойВернуться к началу

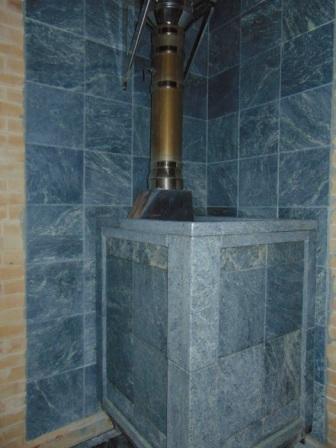

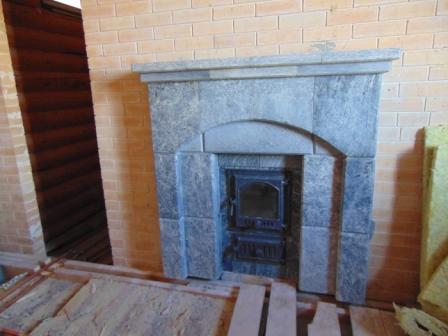

Печь МКС-1 с облицовкой талькомагнезитом. Вид из комнаты отдыха

_________________
Я за здоровую конкуренцию в печном деле и за работу во благо потребителям услуг печника.Тел. +73519041008


 Описание:
 Размер файла:  40.09 КБ
 Просмотров:  198 раз(а)



Посмотреть профильОтправить личное сообщениеОтправить e-mailПосетить сайт автораПозвонить автору
Селиван Виктор
Проектировщик


Зарегистрирован: Сб 2 Январь 2010, 14:33
Сообщения: 5280
Регион: г.Челябинск

СообщениеДобавлено: Вт 28 Июль 2015, 13:47 Ответить с цитатойВернуться к началу

Ещё одна печь- вид со стороны комнаты отдыха.

_________________
Я за здоровую конкуренцию в печном деле и за работу во благо потребителям услуг печника.Тел. +73519041008


 Описание:
 Размер файла:  35.6 КБ
 Просмотров:  171 раз(а)



Посмотреть профильОтправить личное сообщениеОтправить e-mailПосетить сайт автораПозвонить автору
Селиван Виктор
Проектировщик


Зарегистрирован: Сб 2 Январь 2010, 14:33
Сообщения: 5280
Регион: г.Челябинск

СообщениеДобавлено: Вт 28 Июль 2015, 13:48 Ответить с цитатойВернуться к началу

Вид со стороны парилки.

_________________
Я за здоровую конкуренцию в печном деле и за работу во благо потребителям услуг печника.Тел. +73519041008


 Описание:
 Размер файла:  39.16 КБ
 Просмотров:  209 раз(а)



Посмотреть профильОтправить личное сообщениеОтправить e-mailПосетить сайт автораПозвонить автору
Селиван Виктор
Проектировщик


Зарегистрирован: Сб 2 Январь 2010, 14:33
Сообщения: 5280
Регион: г.Челябинск

СообщениеДобавлено: Вт 28 Июль 2015, 13:49 Ответить с цитатойВернуться к началу

Ещё одна печь со стороны парилки.

_________________
Я за здоровую конкуренцию в печном деле и за работу во благо потребителям услуг печника.Тел. +73519041008


 Описание:
 Размер файла:  39.59 КБ
 Просмотров:  251 раз(а)



Посмотреть профильОтправить личное сообщениеОтправить e-mailПосетить сайт автораПозвонить автору
Показать сообщения:
Начать новую темуОтветить на тему


 Перейти:



Следующая тема
Предыдущая тема
Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете голосовать в опросах
Вы не можете добавлять приложения в этом форуме
Вы можете скачивать файлы в этом форуме
Яндекс реклама




Powered by phpBB © 2001, 2002 phpBB Group :: FI Theme :: Часовой пояс: GMT + 3
Проект форум печников "Альянс. Печных Дел Мастера" © 2006-2017
