And-Ray
Зарегистрирован: Пн 10 Январь 2011, 14:42
Сообщения: 236
Регион: Москва
|
 Добавлено:
Ср 2 Февраль 2011, 08:58
|
  |
Скачал Flow Vision, разбираюсь, некоторое время надо что бы пробежаться по примерам и освоиться. Прога российская, имеет учебные пособия и документацию на русском  .
Пока между делом (в перерывах), в качестве отдыха расскажу как делать арки и своды в Солиде  .
|
|
|
|
     |
|
Чуриков Александр
Зарегистрирован: Чт 18 Май 2006, 07:25
Сообщения: 2293
Регион: Санкт-Петербург
|
| Добавлено:
Ср 2 Февраль 2011, 11:08
|
|
Хорошобы увидеть солид воркс на примере проектирования
печи с футеровкой.
|
_________________
+7-921-742-16-92 Услуги печника. Кладка печей, мангалов, банных печей, чертежи
***********************************************************************
|
|
 |
|
And-Ray
Зарегистрирован: Пн 10 Январь 2011, 14:42
Сообщения: 236
Регион: Москва
|
| Добавлено:
Ср 2 Февраль 2011, 11:35
|
|
Какую печь сделать, ссылку на модель скиньте.
|
|
|
|
|
|
Чуриков Александр
Зарегистрирован: Чт 18 Май 2006, 07:25
Сообщения: 2293
Регион: Санкт-Петербург
|
| Добавлено:
Ср 2 Февраль 2011, 12:37
|
|

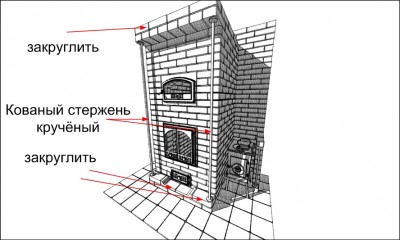

С чертежами скорее помогут члены НП Печи Кузнецова. Но желание что бы была футеровка, облицовка не ящик, а что то с обточенными кирпичами (полочки, арочки) Финская фурнитура. И ведь не обязательно всю печь, можно часть, что бы не занимать Ваше время.Швы обязательно.То есть печь как она и строится в реале. Например в своей печи я хочу закруглить острые грани кирпичей, ковка кручёная. А потом печь будет оштукатурена. Можно ли на неё будет наложить слой штукатурки так, что бы она повторила форму печи со всеми закруглениями.
|
_________________
+7-921-742-16-92 Услуги печника. Кладка печей, мангалов, банных печей, чертежи
***********************************************************************
| Описание: |
|
| Размер файла: |
198.79 КБ |
| Просмотров: |
814 раз(а) |
|
|
|
|
|
zika
Зарегистрирован: Вт 5 Октябрь 2010, 09:19
Сообщения: 328
Регион: Санкт-Петербург - Великий Новгород
|
| Добавлено:
Чт 3 Февраль 2011, 09:28
|
|
| And-Ray писал(а): |
Скачал Flow Vision, разбираюсь, некоторое время надо что бы пробежаться по примерам и освоиться. Прога российская, имеет учебные пособия и документацию на русском .
Пока между делом (в перерывах), в качестве отдыха расскажу как делать арки и своды в Солиде . |
Может тебе здесь помогут ???
http://forum.ru-board.com/board.cgi
|
_________________
С уважением Валерий
|
|
|
|
Владимир Стугарев
Зарегистрирован: Пт 7 Июль 2006, 20:11
Сообщения: 152
Регион: Полярные Зори, Мурманск
|
| Добавлено:
Чт 3 Февраль 2011, 15:05
|
|
Чуриков Александр, а Вы этот чертёж в Архикаде делали?
|
_________________
Когда всё хорошо, значит, скоро закончится строительство печки... +79217646296 (Мурманская область)
|
|
|
|
Евгений Колчин
Зарегистрирован: Чт 3 Октябрь 2002, 06:26
Сообщения: 10127
Регион: Москва
|
| Добавлено:
Чт 3 Февраль 2011, 15:18
|
|
|
|
|
And-Ray
Зарегистрирован: Пн 10 Январь 2011, 14:42
Сообщения: 236
Регион: Москва
|
| Добавлено:
Чт 3 Февраль 2011, 16:19
|
|
А какое литье щас наиболее популярное в употреблении у народа, SVT?
Это я чтоб потихоньку библиотеку сделать, с совка я чисто случайно начал.
|
|
|
|
|
|
Серафим Горский
Зарегистрирован: Чт 15 Октябрь 2009, 20:39
Сообщения: 133
Регион: Санкт Петербург
|
| Добавлено:
Чт 3 Февраль 2011, 22:02
|
|
Анд-рей, пока Вы не приступили к очередному чугунному шедевру, хотел бы Вас вернуть к к кирпичам, и прояснить один момент. Суть вопроса:В менеджере кофигураций Вы создали все нужные формы кирпича и объявили, что они все связаны уравнениями. Но все уравнения
у Вас погашены и сл-но не работают. Я всегда думал, что конфигурации задаются в таблице размеров и один и тот же размер (например: длина=D2@эскиз1) не может определяться одновременно несколькими уравнениями. А коль скоро это так, то параметричность при построении кирпичных объектов не наблюдается. Т.е. если параметр "ширина" изменить со 120мм на 87, то фактически ничего не изменится.
Я не очень много занимался Солидом и могу ошибаться, если это так, то поправьте меня
пожалуйста.
С уважением, С.Г.
|
|
|
|
|
|
Чуриков Александр
Зарегистрирован: Чт 18 Май 2006, 07:25
Сообщения: 2293
Регион: Санкт-Петербург
|
| Добавлено:
Чт 3 Февраль 2011, 22:47
|
|
| Владимир Стугарев писал(а): |
| Чуриков Александр, а Вы этот чертёж в Архикаде делали? |
Да это 12 Архи Кад. Физуализация Эскиз.
| And-Ray писал(а): |
А какое литье щас наиболее популярное в употреблении у народа, SVT?
Это я чтоб потихоньку библиотеку сделать, с совка я чисто случайно начал. |
SVT, Pisla, Upo Puulampo
|
_________________
+7-921-742-16-92 Услуги печника. Кладка печей, мангалов, банных печей, чертежи
***********************************************************************
|
|
|
|
And-Ray
Зарегистрирован: Пн 10 Январь 2011, 14:42
Сообщения: 236
Регион: Москва
|
| Добавлено:
Пт 4 Февраль 2011, 21:48
|
|
| Цитата: |
Анд-рей, пока Вы не приступили к очередному чугунному шедевру, хотел бы Вас вернуть к к кирпичам, и прояснить один момент. Суть вопроса:В менеджере кофигураций Вы создали все нужные формы кирпича и объявили, что они все связаны уравнениями. Но все уравнения
у Вас погашены и сл-но не работают. Я всегда думал, что конфигурации задаются в таблице размеров и один и тот же размер (например: длина=D2@эскиз1) не может определяться одновременно несколькими уравнениями. А коль скоро это так, то параметричность при построении кирпичных объектов не наблюдается. Т.е. если параметр "ширина" изменить со 120мм на 87, то фактически ничего не изменится.
Я не очень много занимался Солидом и могу ошибаться, если это так, то поправьте меня
пожалуйста.
С уважением, С.Г. |
Уважаемый Серафим. Спешу выполнить Вашу просьбу - вернуться к кирпичам и подробнее рассказать о конфигурациях в SW, тем более что кирпичная кладка - основа печного дела и проработка ее мною еще не закончена, прошла только первая проба.
На конфигурациях я тогда остановился кратко, теперь же отвечу развернуто.
| Цитата: |
Но все уравнения
у Вас погашены и сл-но не работают. |

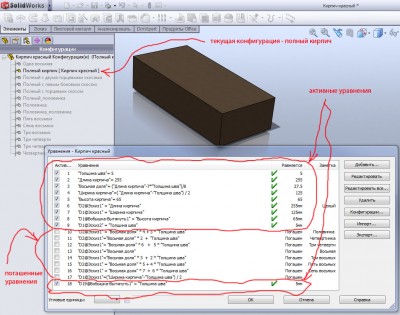

Если Вы внимательно посмотрите на рис.1, то заметите что не все уравнения погашены, т.е. активны уравнения, актуальные для текущей конфигурации полный кирпич. Если мы переключимся на другую конфигурацию, например на половинку, то для нее будут активны другие уравнения рис.2.

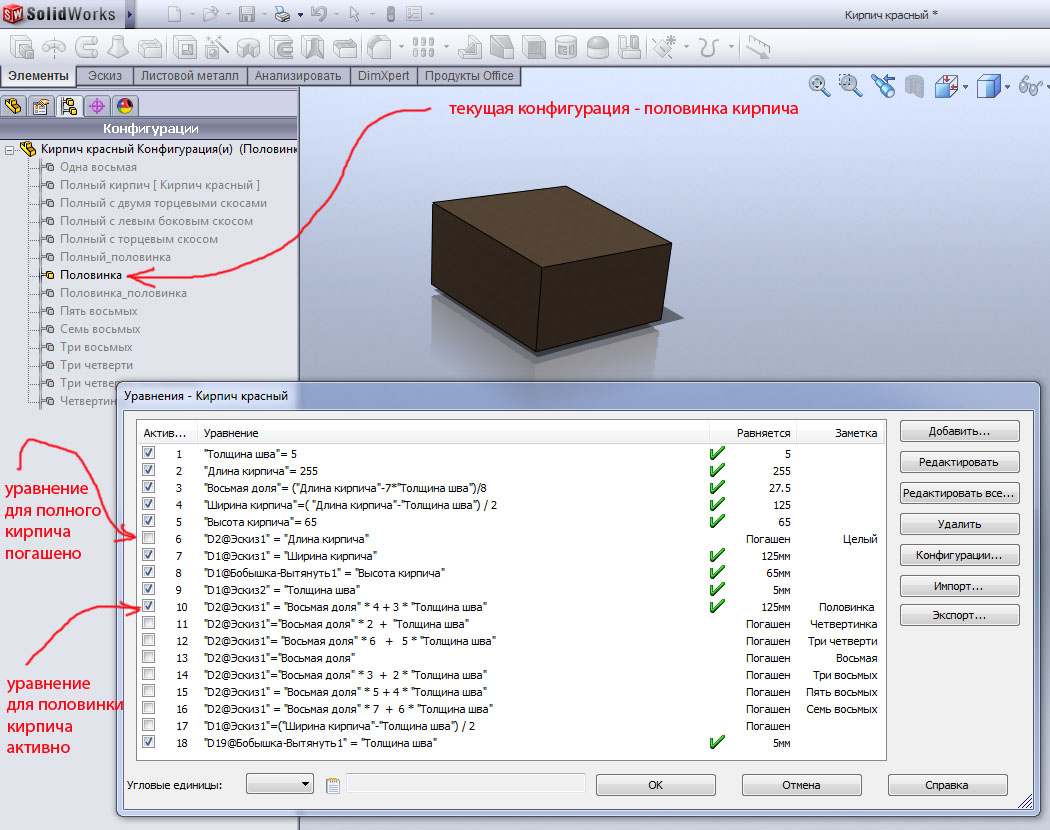

А именно будет погашено уравнение "D2@Эскиз1" = "Длина кирпича" в строке №6, которое присваивает размеру длины прямоугольника значение переменной "Длина кирпича". Одновременно будет активировано уравнение "D2@Эскиз1" = "Восьмая доля" * 4 + 3 * "Толщина шва" в строке №10, которое вычисляет размер половинки.
Так что в одной текущей конфигурации, каждый размер вычисляется только по одному уравнению, иначе программа известит об ошибке.
|
| Описание: |
|
| Размер файла: |
268.38 КБ |
| Просмотров: |
915 раз(а) |
|
| Описание: |
|
| Размер файла: |
257.02 КБ |
| Просмотров: |
852 раз(а) |
|
|
|
|
|
And-Ray
Зарегистрирован: Пн 10 Январь 2011, 14:42
Сообщения: 236
Регион: Москва
|
| Добавлено:
Пт 4 Февраль 2011, 21:53
|
|
Исходными данными для построения кирпича являются только три переменные:
1. Толщина шва
2. Длина кирпича
3. Высота кирпича
Все остальные переменные вычисляемые. Так я построил эту модель, чтобы обеспечить одинаковую толщину шва в всей кладке.
|
|
|
|
|
|
And-Ray
Зарегистрирован: Пн 10 Январь 2011, 14:42
Сообщения: 236
Регион: Москва
|
| Добавлено:
Пт 4 Февраль 2011, 22:20
|
|
| Цитата: |
| Я всегда думал, что конфигурации задаются в таблице размеров и один и тот же размер (например: длина=D2@эскиз1) не может определяться одновременно несколькими уравнениями. |
В конфигурациях могут изменятся:
1. Размеры (принимают разные значения в разных конфигурациях)
2. Элементы (гасятся и активируются в разных конфигурациях)
3. Уравнения (гасятся и активируются в разных конфигурациях)
4. Цвет и текстура (изменяются в разных конфигурациях)
|
|
|
|
|
|
And-Ray
Зарегистрирован: Пн 10 Январь 2011, 14:42
Сообщения: 236
Регион: Москва
|
| Добавлено:
Пт 4 Февраль 2011, 22:32
|
|
| Цитата: |
| А коль скоро это так, то параметричность при построении кирпичных объектов не наблюдается. |

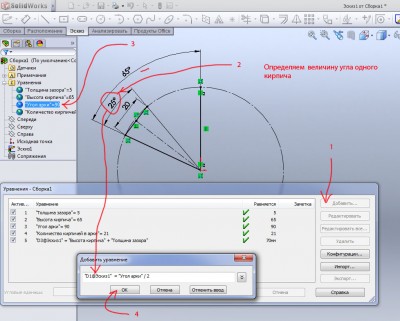

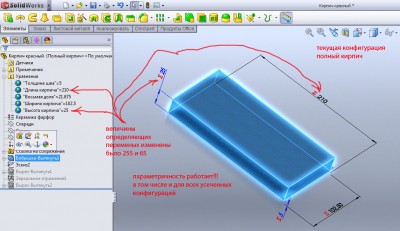

Вот демонстрация параметричности рис.3
|
| Описание: |
|
| Размер файла: |
183.49 КБ |
| Просмотров: |
888 раз(а) |
|
|
|
|
|
Серафим Горский
Зарегистрирован: Чт 15 Октябрь 2009, 20:39
Сообщения: 133
Регион: Санкт Петербург
|
| Добавлено:
Сб 5 Февраль 2011, 11:04
|
|
Спасибо Андрей за пояснения. Да, на Ваших картинках вижу, что действительно всё работает как надо. Раньше(давно) у меня был Солид2006 и конфигурации задавались таблично. Через уравнения я не пробовал да и небыло необходимости. Сейчас поставил SW 2010, и вот возникла эта проблема. К конфигурации не приписываются уравнения (или наоборот) .
Размер прописывается только одним уравнением (с данной конф.) а на остальных ур-ях ставит жирный восклиц. знак.
Наверно что-то я не так установил, буду разбираться.
Ещё раз спасибо.
С уважением С.Г.
|
|
|
|
|
|
Серафим Горский
Зарегистрирован: Чт 15 Октябрь 2009, 20:39
Сообщения: 133
Регион: Санкт Петербург
|
| Добавлено:
Вс 6 Февраль 2011, 13:12
|
|
Ну вот, всё прояснилось. Больно капризен Солид оказался к последовательности ввода уравнений. Кто будет осваивать, обратите внимание.
|
|
|
|
|
|
sanya625
Зарегистрирован: Пт 28 Январь 2011, 19:43
Сообщения: 16
Регион: Тихвин, Ленинградская обл.
|
| Добавлено:
Вт 8 Февраль 2011, 18:39
|
|
 Продолжение хочется видеть
|
|
|
|
|
|
And-Ray
Зарегистрирован: Пн 10 Январь 2011, 14:42
Сообщения: 236
Регион: Москва
|
| Добавлено:
Вт 8 Февраль 2011, 23:32
|
|
Рассказываю про построение арок в Солиде.

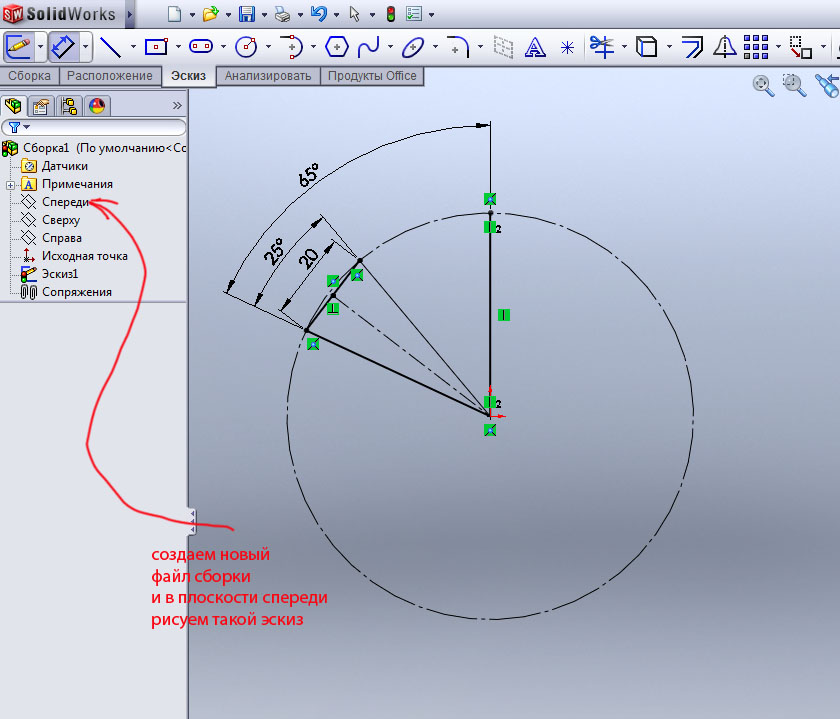

Создаем новый файл сборки и в плоскости спереди русуем эскиз рис.1.

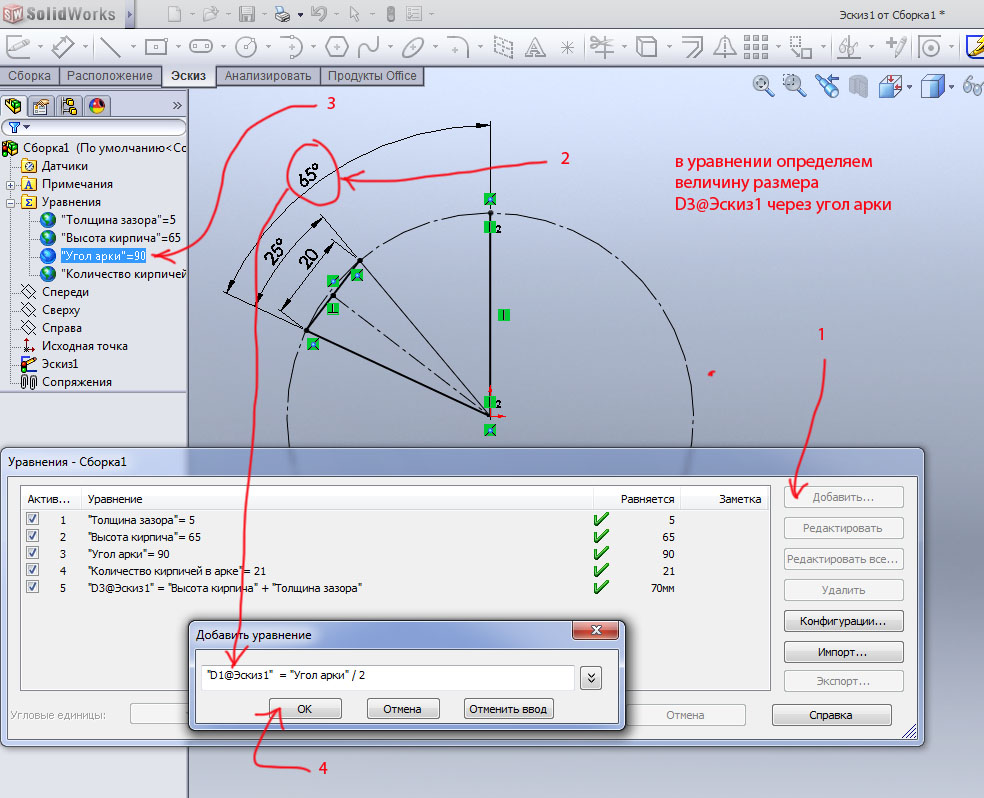

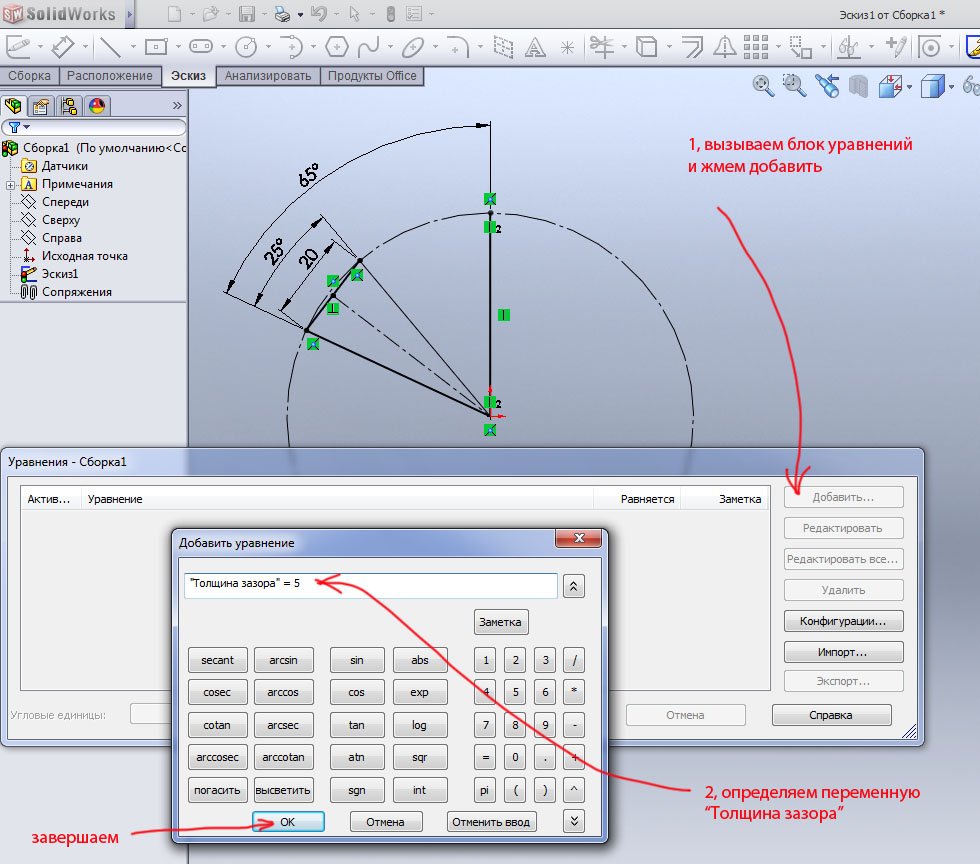

Далее открываем блок уравнений и действуем в соответствии с рис.2-3.
|
| Описание: |
|
| Размер файла: |
115.09 КБ |
| Просмотров: |
813 раз(а) |
|
| Описание: |
|
| Размер файла: |
198.95 КБ |
| Просмотров: |
845 раз(а) |
|
| Описание: |
|
| Размер файла: |
202.7 КБ |
| Просмотров: |
870 раз(а) |
|
|
|
|
|
And-Ray
Зарегистрирован: Пн 10 Январь 2011, 14:42
Сообщения: 236
Регион: Москва
|
| Добавлено:
Вт 8 Февраль 2011, 23:35
|
|

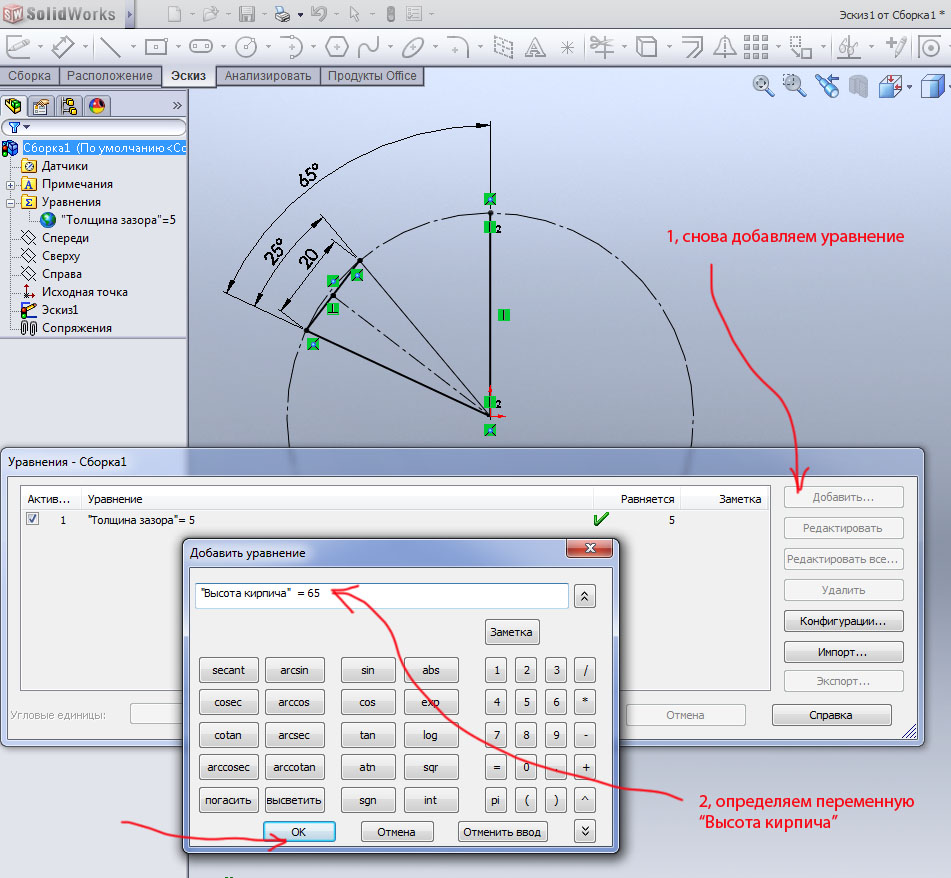

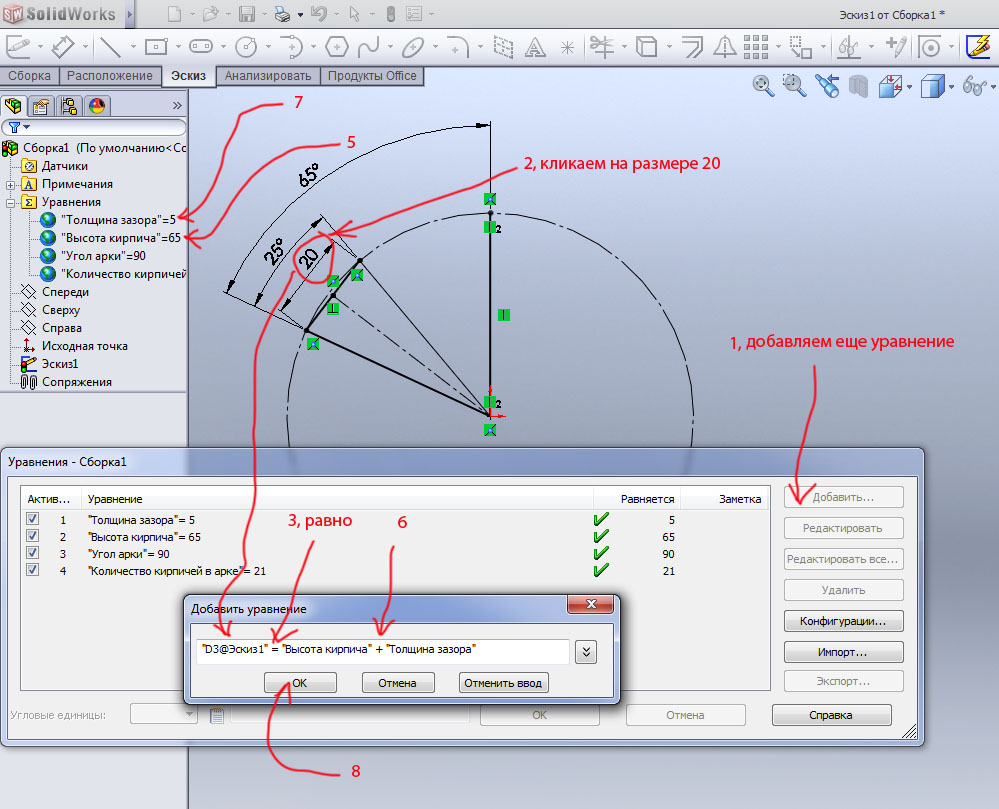

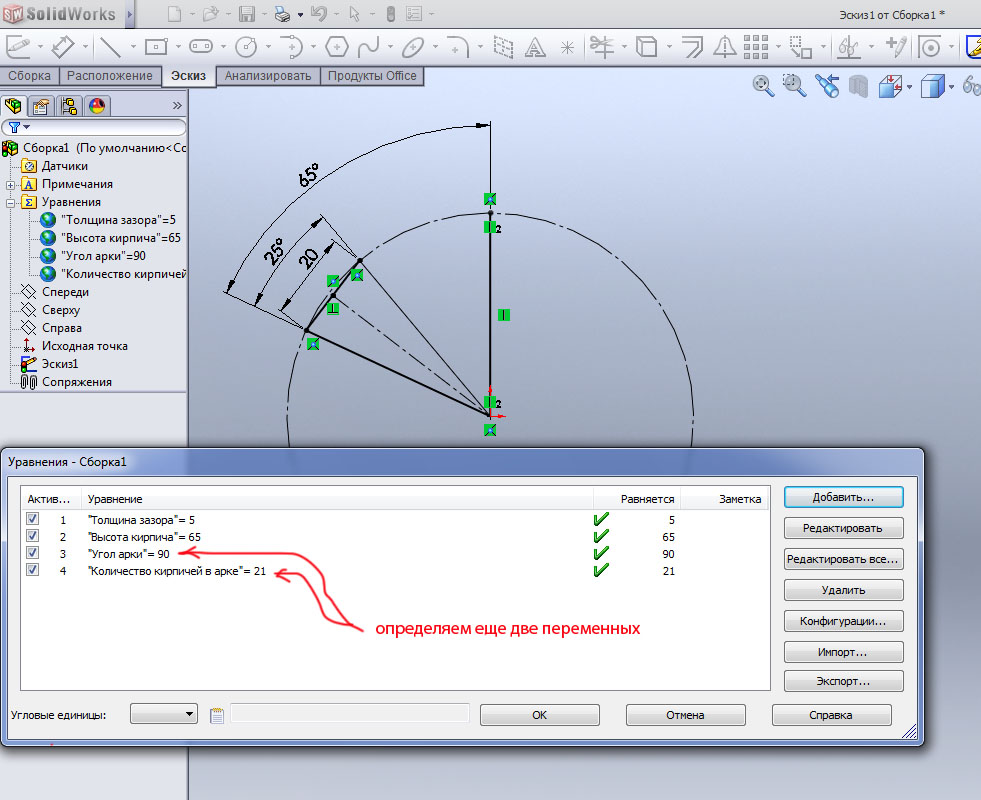

Потом добавляем еще две переменных рис.4.

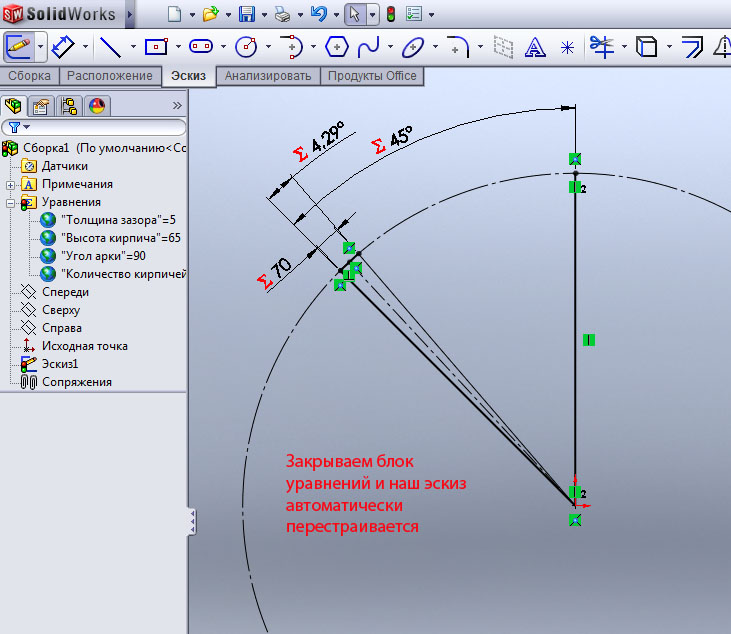

Расставляем связи между размерами эскиза и переменными рис.5-6.
|
| Описание: |
|
| Размер файла: |
171.79 КБ |
| Просмотров: |
806 раз(а) |
|
| Описание: |
|
| Размер файла: |
194.78 КБ |
| Просмотров: |
763 раз(а) |
|
| Описание: |
|
| Размер файла: |
193.7 КБ |
| Просмотров: |
846 раз(а) |
|
|
|
|
|
And-Ray
Зарегистрирован: Пн 10 Январь 2011, 14:42
Сообщения: 236
Регион: Москва
|
| Добавлено:
Вт 8 Февраль 2011, 23:38
|
|

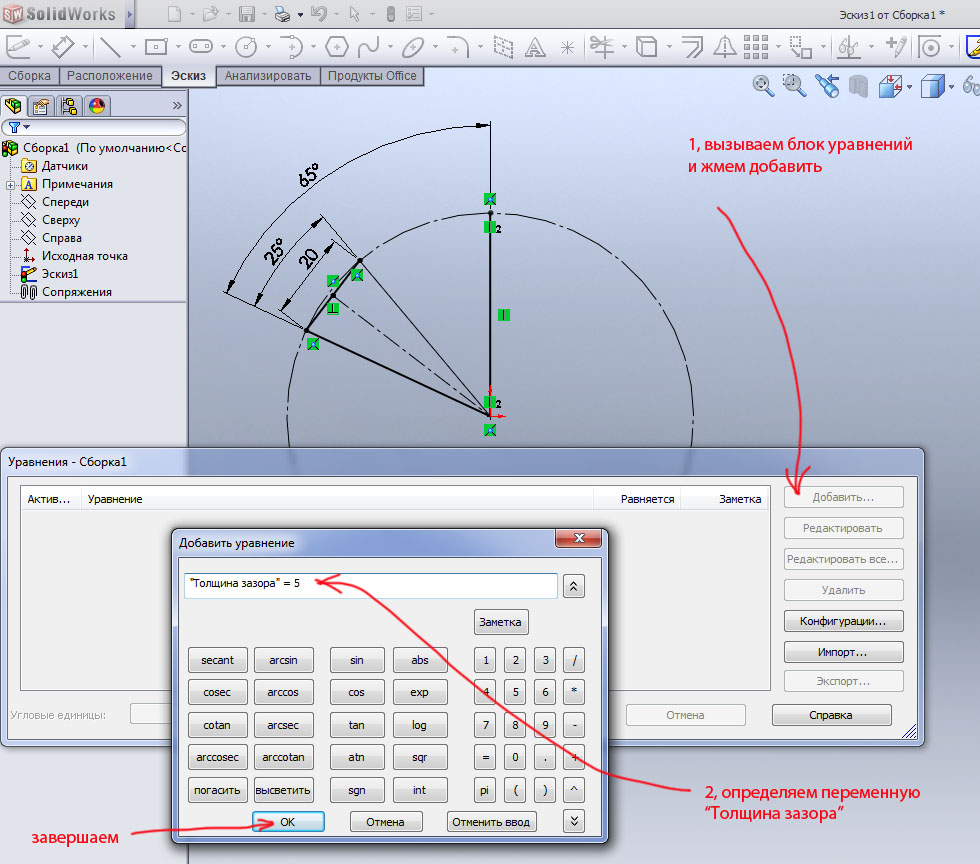

Заканчиваем расставлять связи рис.7.
Наш эскиз управляется заданными переменными рис.8.

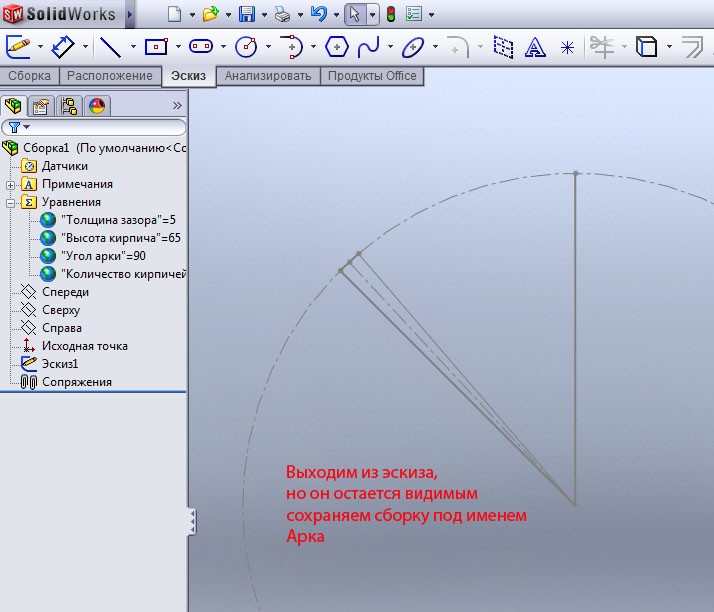

Выходим из эскиза рис9.
|
| Описание: |
|
| Размер файла: |
188.42 КБ |
| Просмотров: |
822 раз(а) |
|
| Описание: |
|
| Размер файла: |
116.5 КБ |
| Просмотров: |
777 раз(а) |
|
| Описание: |
|
| Размер файла: |
98.33 КБ |
| Просмотров: |
787 раз(а) |
|
|
|
|
|
|
|
|
