And-Ray
Зарегистрирован: Пн 10 Январь 2011, 14:42
Сообщения: 236
Регион: Москва
|
 Добавлено:
Вт 8 Февраль 2011, 23:41
|
  |

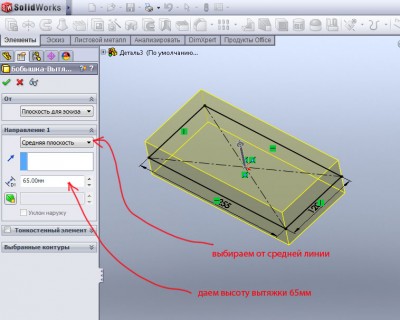

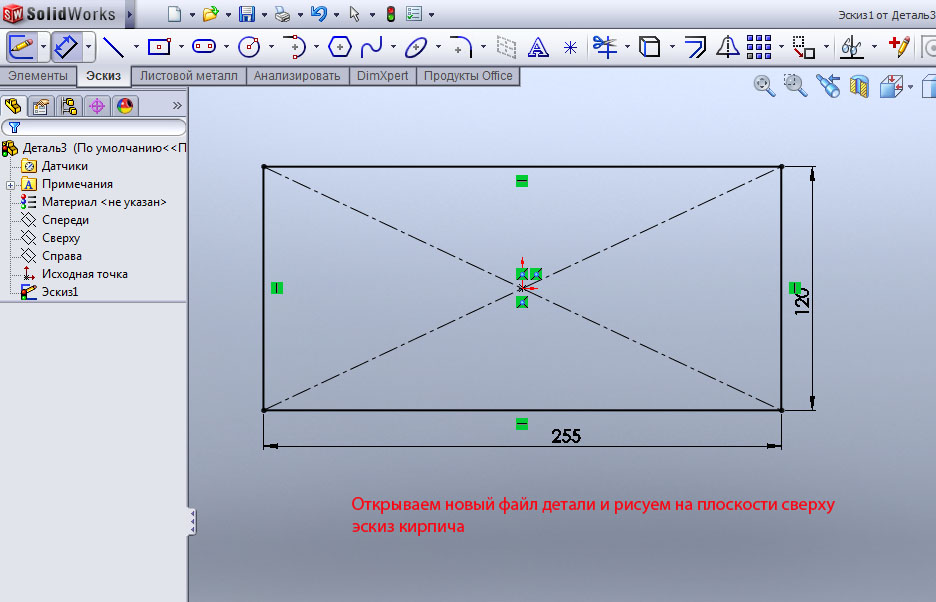

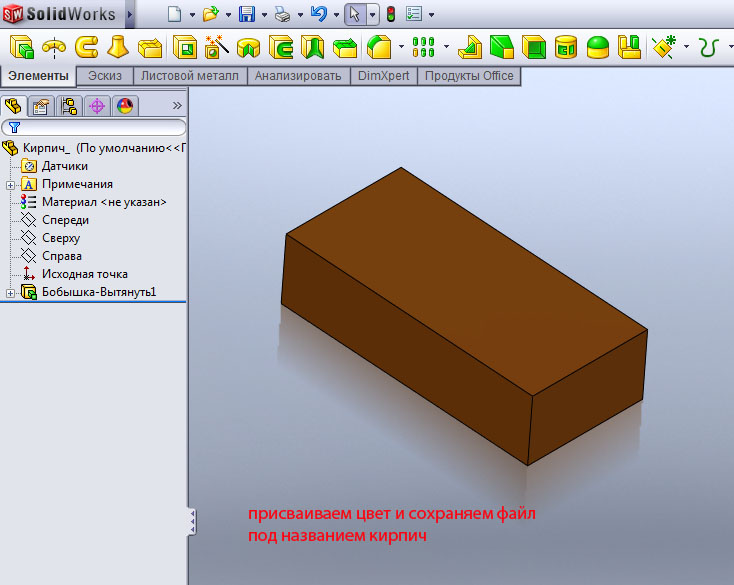

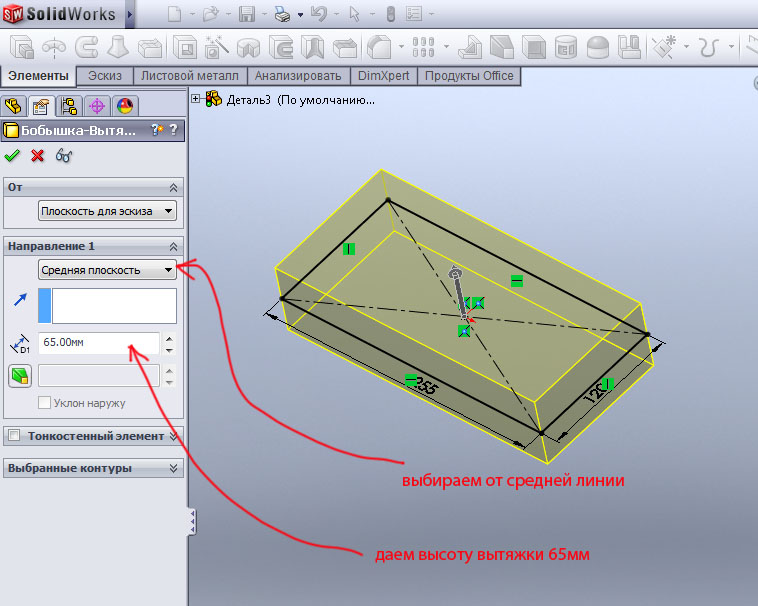

Делаем кирпич для арки, создаем новый файл детали, рисуем эскиз, выращиваем от средней плоскости, присваиваем цвет и сохраняем файл рис.10-12
|
| Описание: |
|
| Размер файла: |
112.05 КБ |
| Просмотров: |
959 раз(а) |
|
| Описание: |
|
| Размер файла: |
114.93 КБ |
| Просмотров: |
845 раз(а) |
|
| Описание: |
|
| Размер файла: |
98.35 КБ |
| Просмотров: |
862 раз(а) |
|
|
|
     |
|
And-Ray
Зарегистрирован: Пн 10 Январь 2011, 14:42
Сообщения: 236
Регион: Москва
|
| Добавлено:
Вт 8 Февраль 2011, 23:43
|
|

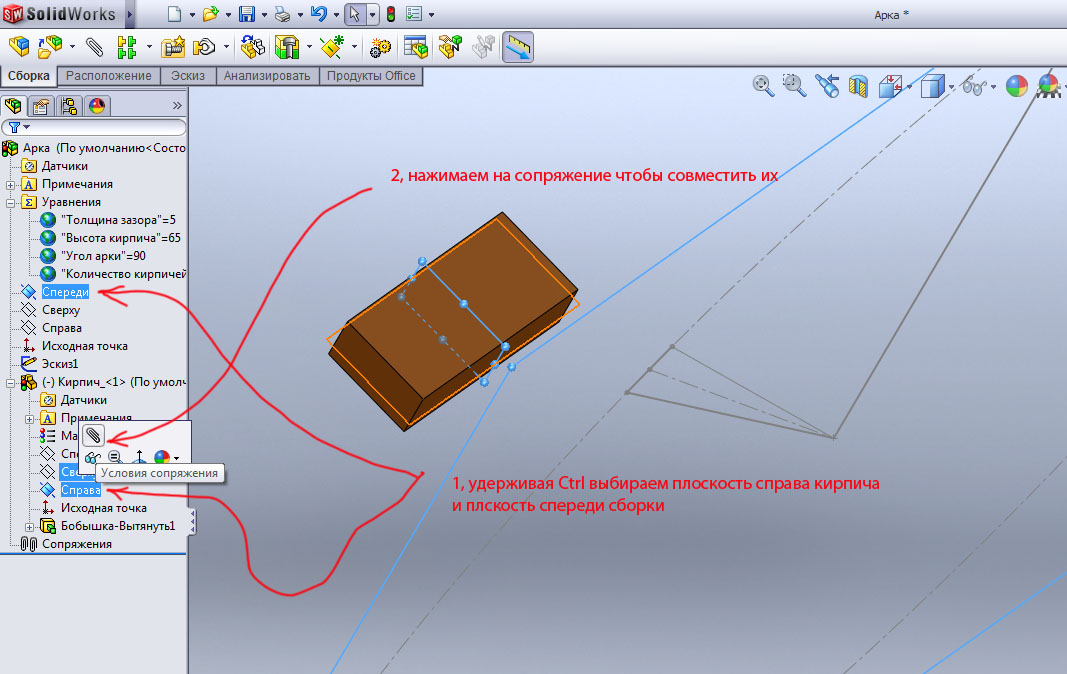

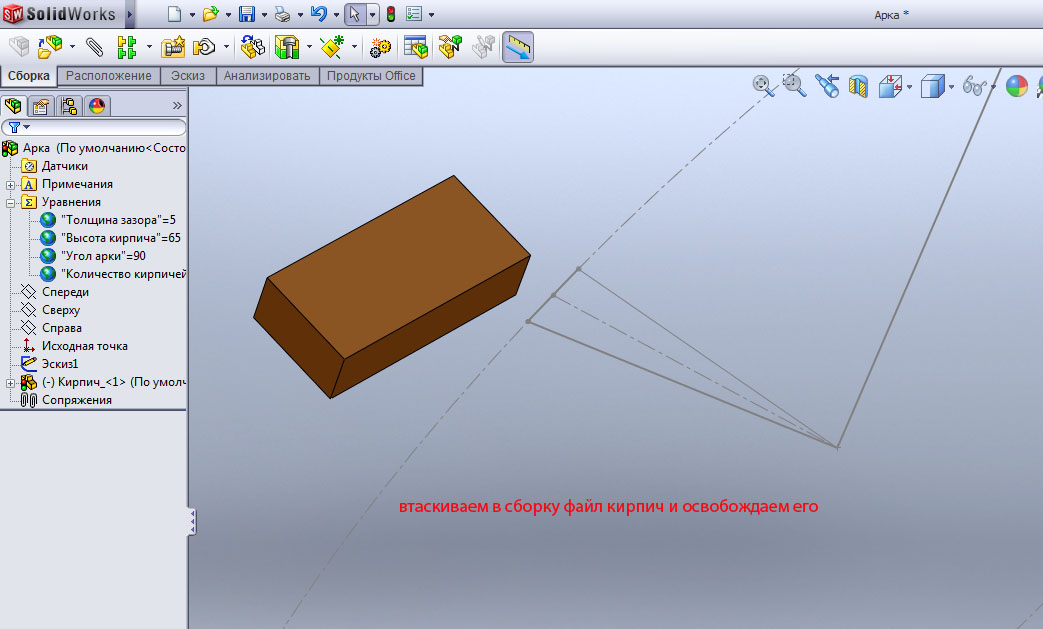

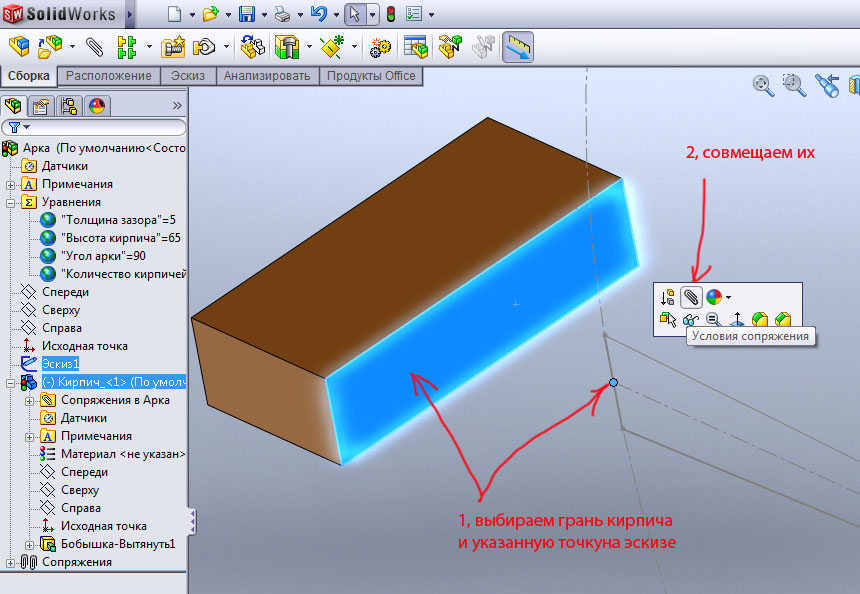

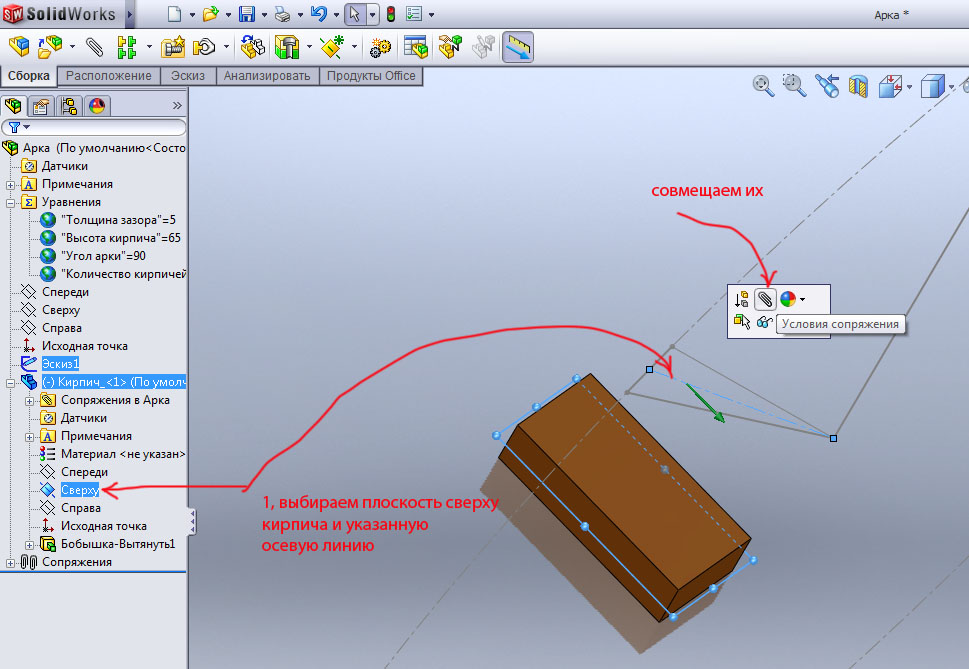

Вставляем кирпич в сборку и привязываем его к эскизу в соответствии с рис 13-15.
|
| Описание: |
|
| Размер файла: |
117.93 КБ |
| Просмотров: |
959 раз(а) |
|
| Описание: |
|
| Размер файла: |
167.21 КБ |
| Просмотров: |
931 раз(а) |
|
| Описание: |
|
| Размер файла: |
154.36 КБ |
| Просмотров: |
930 раз(а) |
|
|
|
|
|
And-Ray
Зарегистрирован: Пн 10 Январь 2011, 14:42
Сообщения: 236
Регион: Москва
|
| Добавлено:
Вт 8 Февраль 2011, 23:46
|
|
Завершаем привязки рис.16

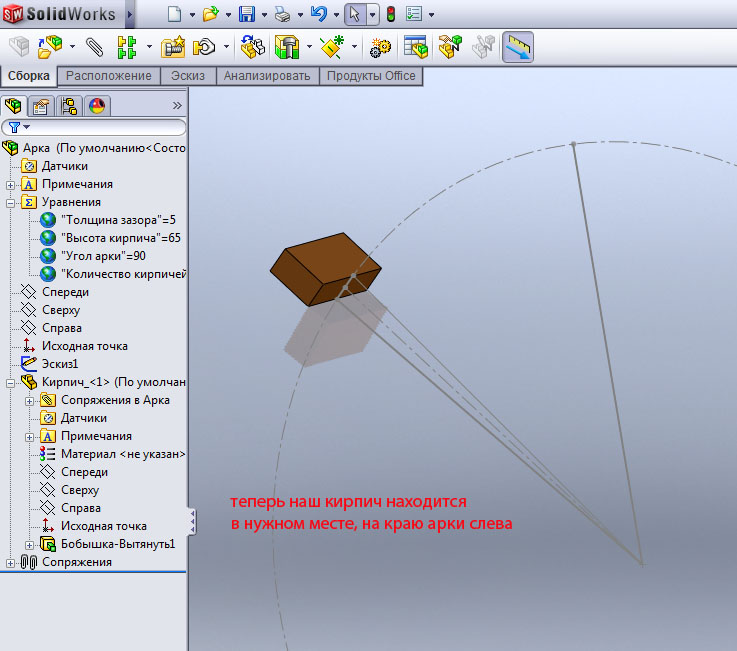

Все, кирпич полностью привязан в эскизу арки рис.17.

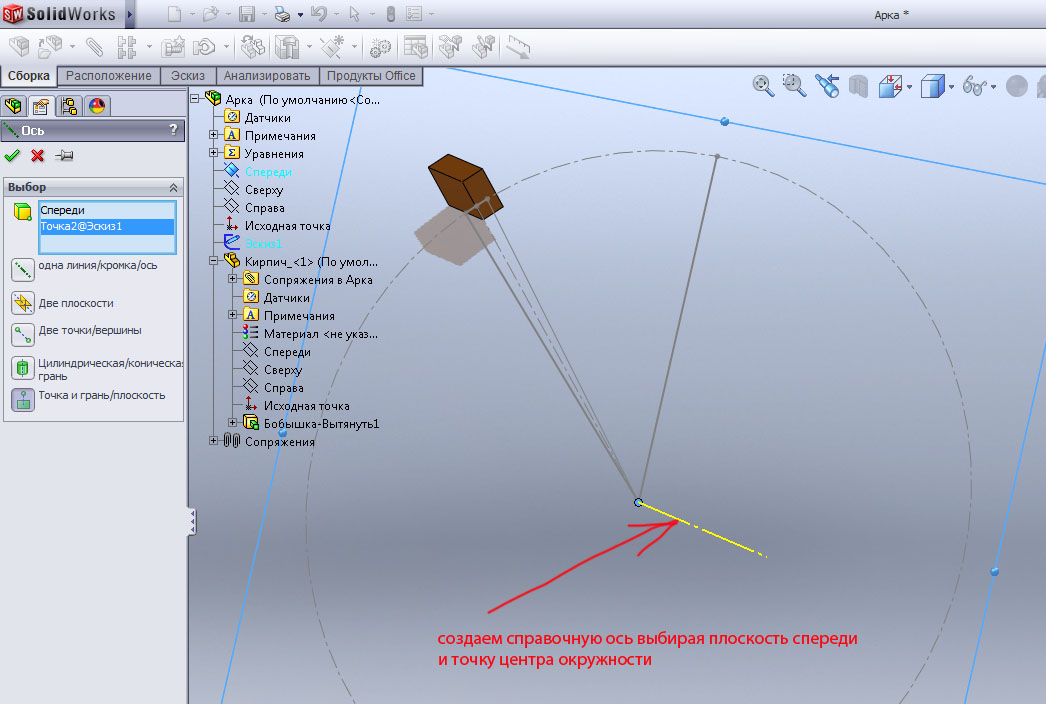

Создаем справочную ось для массива рис.18.
|
| Описание: |
|
| Размер файла: |
144.17 КБ |
| Просмотров: |
907 раз(а) |
|
| Описание: |
|
| Размер файла: |
120.63 КБ |
| Просмотров: |
866 раз(а) |
|
| Описание: |
|
| Размер файла: |
136.45 КБ |
| Просмотров: |
914 раз(а) |
|
|
|
|
|
And-Ray
Зарегистрирован: Пн 10 Январь 2011, 14:42
Сообщения: 236
Регион: Москва
|
| Добавлено:
Вт 8 Февраль 2011, 23:49
|
|

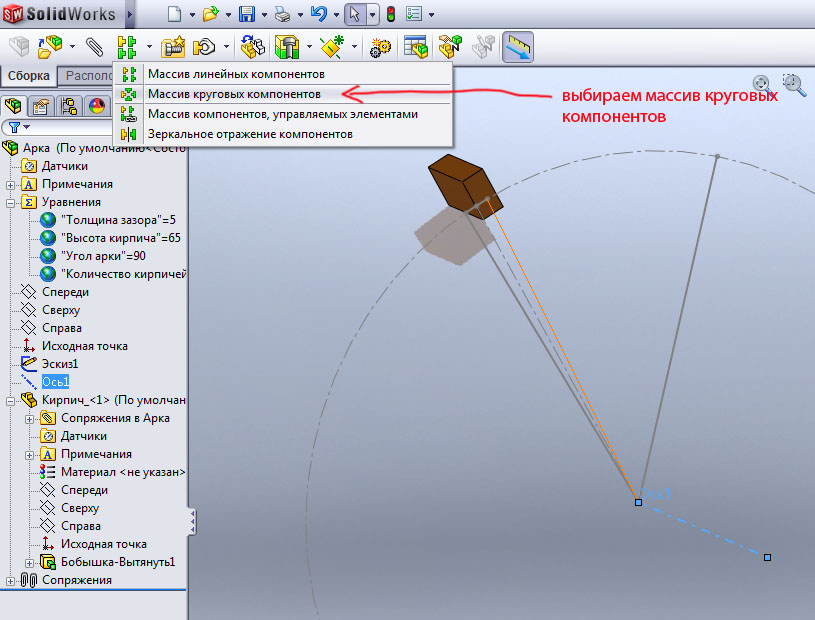

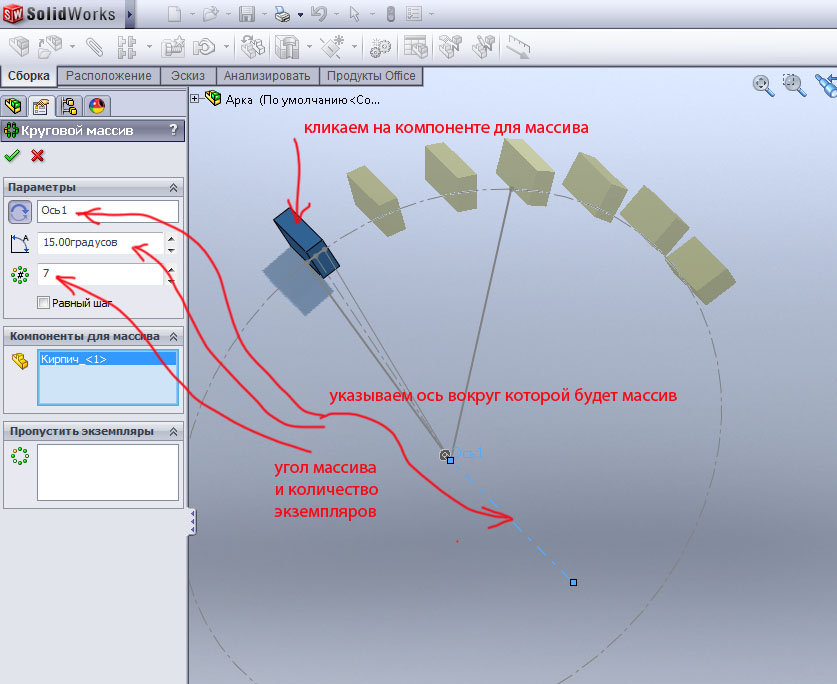

Выбираем круговой массив компонентов рис.19.
Указываем все параметры рис.20 и завершаем массив.

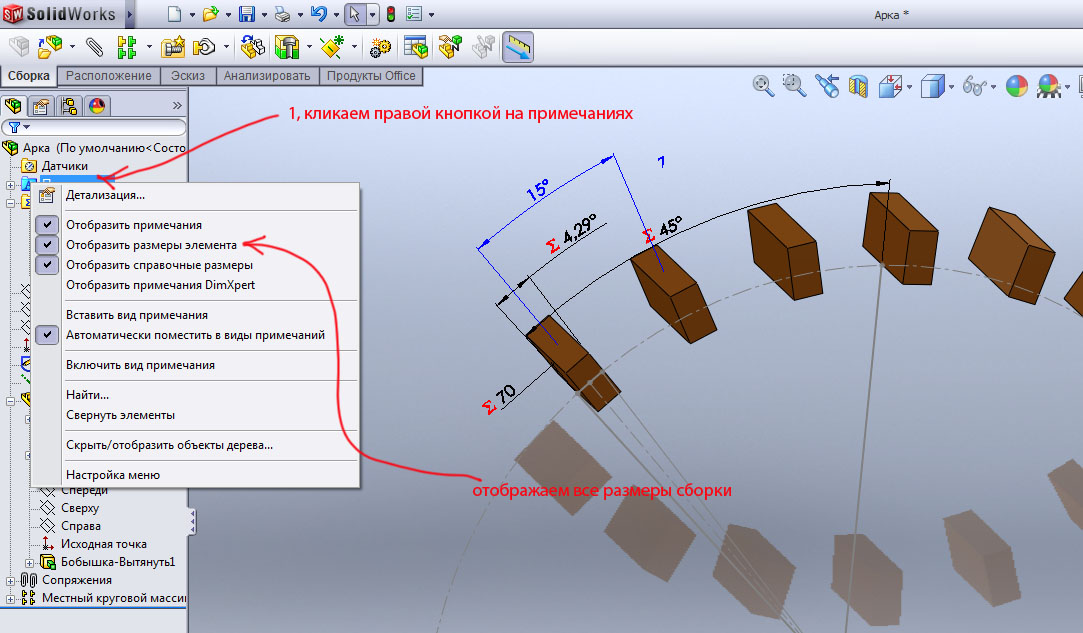

Кликаем в дереве на примечаниях правой кнопкой мыши и включаем видимость размеров сборки рис.21.
|
| Описание: |
|
| Размер файла: |
136.37 КБ |
| Просмотров: |
909 раз(а) |
|
| Описание: |
|
| Размер файла: |
117.02 КБ |
| Просмотров: |
905 раз(а) |
|
| Описание: |
|
| Размер файла: |
176 КБ |
| Просмотров: |
805 раз(а) |
|
|
|
|
|
And-Ray
Зарегистрирован: Пн 10 Январь 2011, 14:42
Сообщения: 236
Регион: Москва
|
| Добавлено:
Вт 8 Февраль 2011, 23:53
|
|

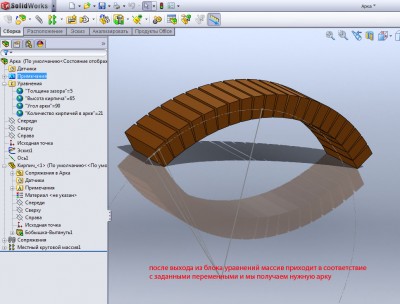

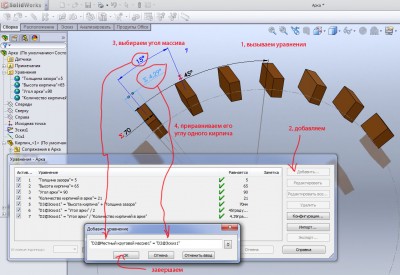

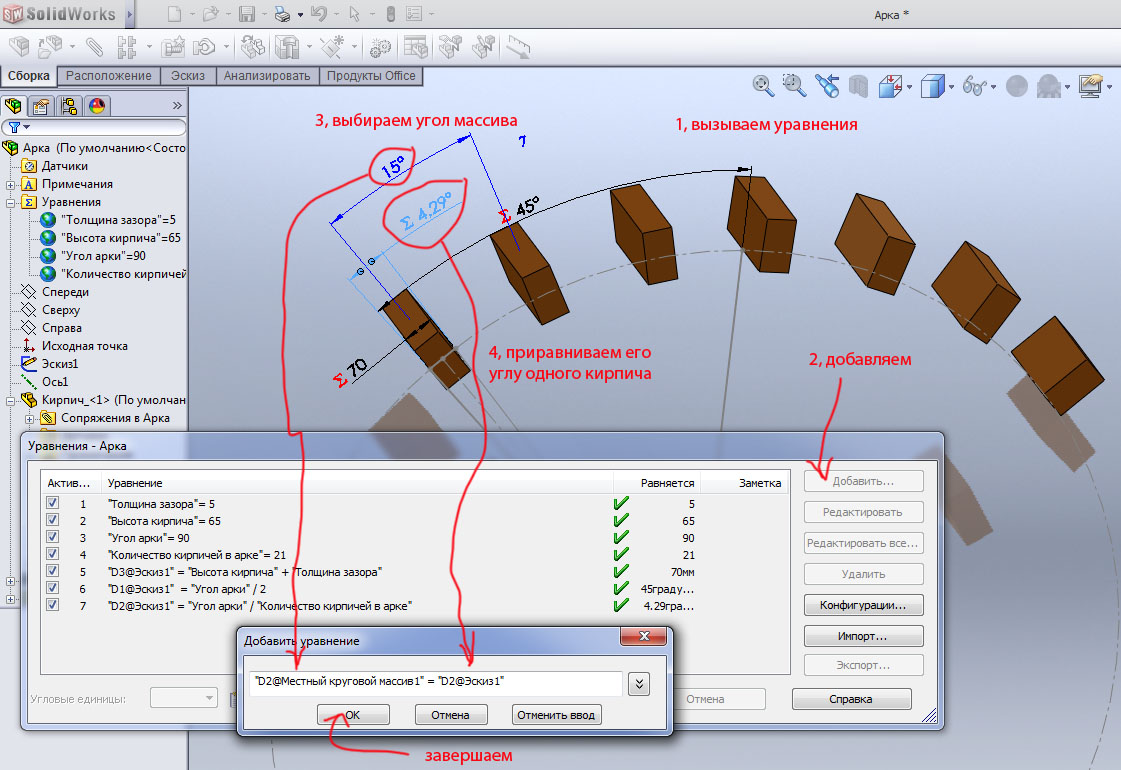

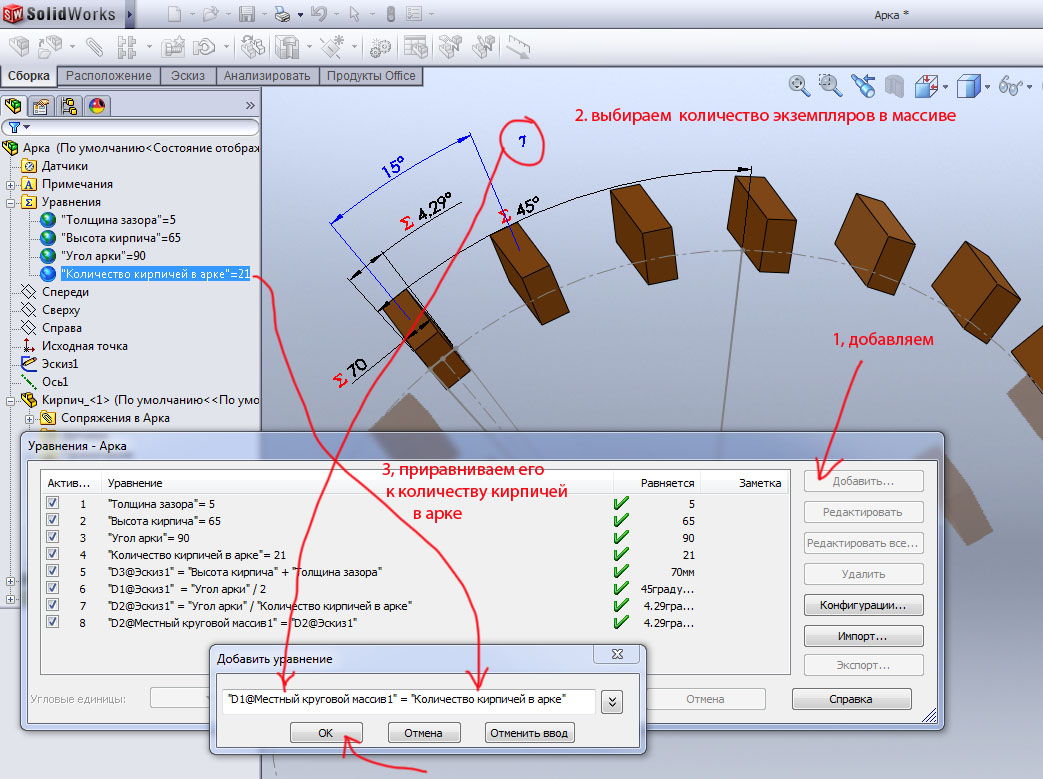

Приводим в соответствие параметры массива и размеры эскиза арки рис.22-23.
После выхода из блока уравнений получаем арку, построенную в соответствии с
заданными нами переменными рис.24.
|
| Описание: |
|
| Размер файла: |
229.75 КБ |
| Просмотров: |
847 раз(а) |
|
| Описание: |
|
| Размер файла: |
235.61 КБ |
| Просмотров: |
841 раз(а) |
|
| Описание: |
|
| Размер файла: |
174.15 КБ |
| Просмотров: |
976 раз(а) |
|
|
|
|
|
And-Ray
Зарегистрирован: Пн 10 Январь 2011, 14:42
Сообщения: 236
Регион: Москва
|
| Добавлено:
Вт 8 Февраль 2011, 23:56
|
|

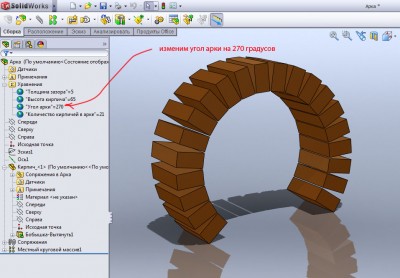

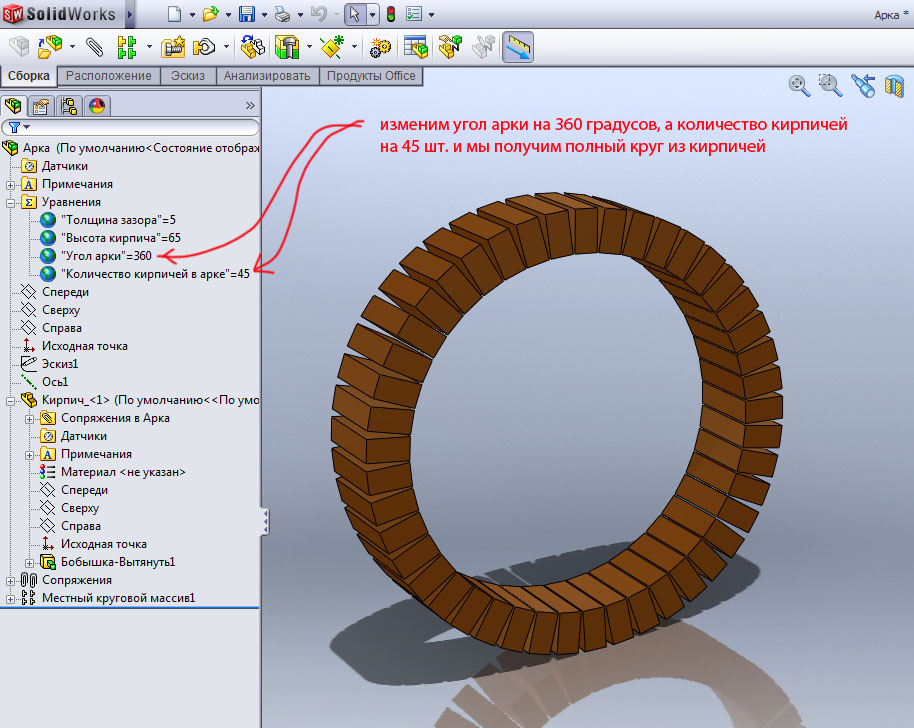

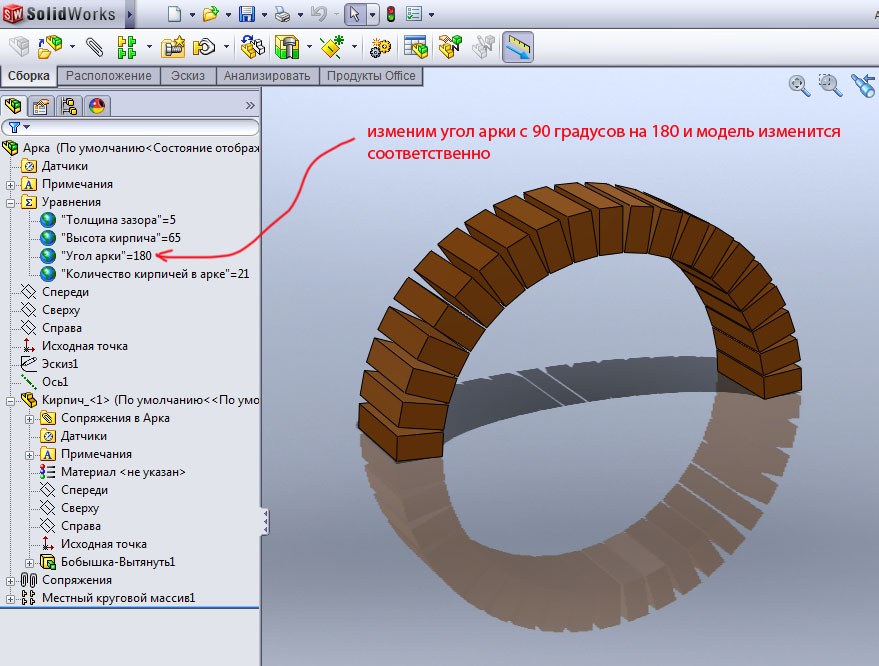

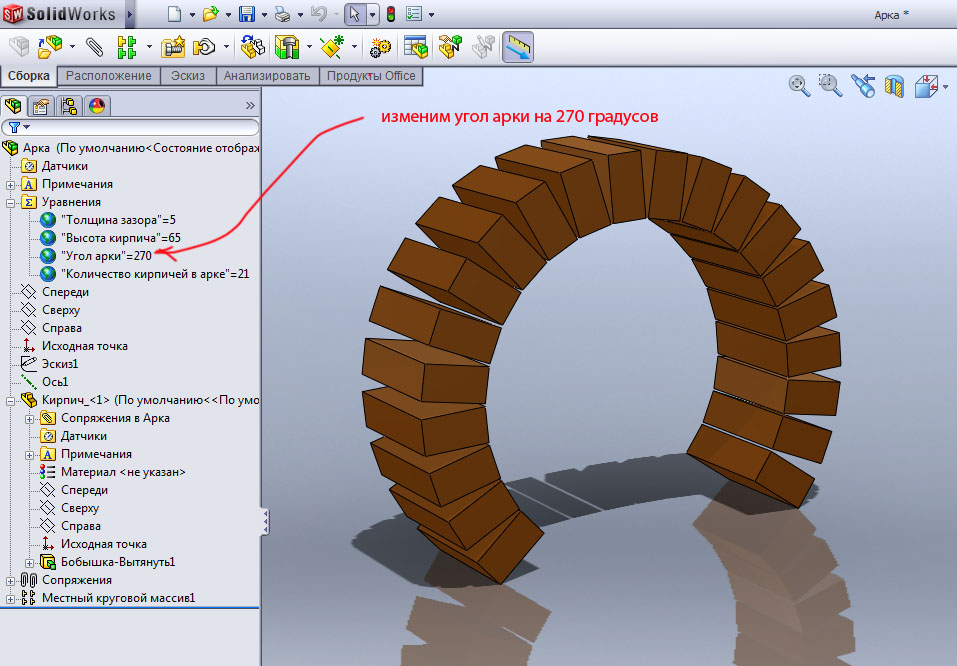

Изменяя значения переменных получаем арки разных форм рис.25-27.
Узел арки арки можно вставлять общую сборку печи, а также привязывать и подгонять его по месту.
|
| Описание: |
|
| Размер файла: |
157.5 КБ |
| Просмотров: |
923 раз(а) |
|
| Описание: |
|
| Размер файла: |
164.93 КБ |
| Просмотров: |
753 раз(а) |
|
| Описание: |
|
| Размер файла: |
182.18 КБ |
| Просмотров: |
808 раз(а) |
|
|
|
|
|
And-Ray
Зарегистрирован: Пн 10 Январь 2011, 14:42
Сообщения: 236
Регион: Москва
|
| Добавлено:
Ср 9 Февраль 2011, 00:01
|
|
Кому интересно, может скачать и попробовать сам
Версия 11-я
|
| Описание: |
|
Скачать |
| Название файла: |
Арки и своды.rar |
| Размер файла: |
102.77 КБ |
| Скачено: |
590 раз(а) |
|
|
|
|
And-Ray
Зарегистрирован: Пн 10 Январь 2011, 14:42
Сообщения: 236
Регион: Москва
|
| Добавлено:
Ср 9 Февраль 2011, 08:16
|
|

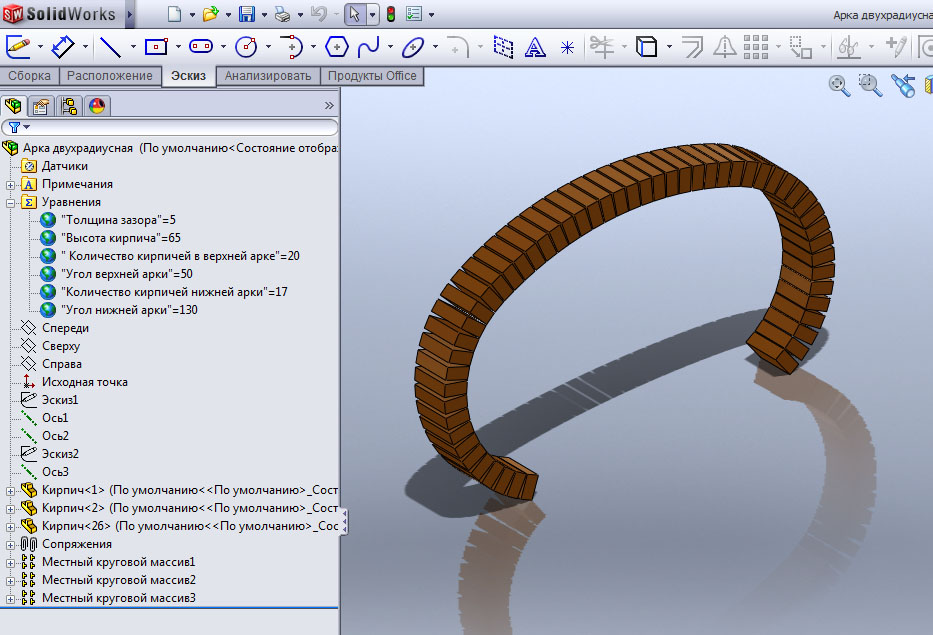

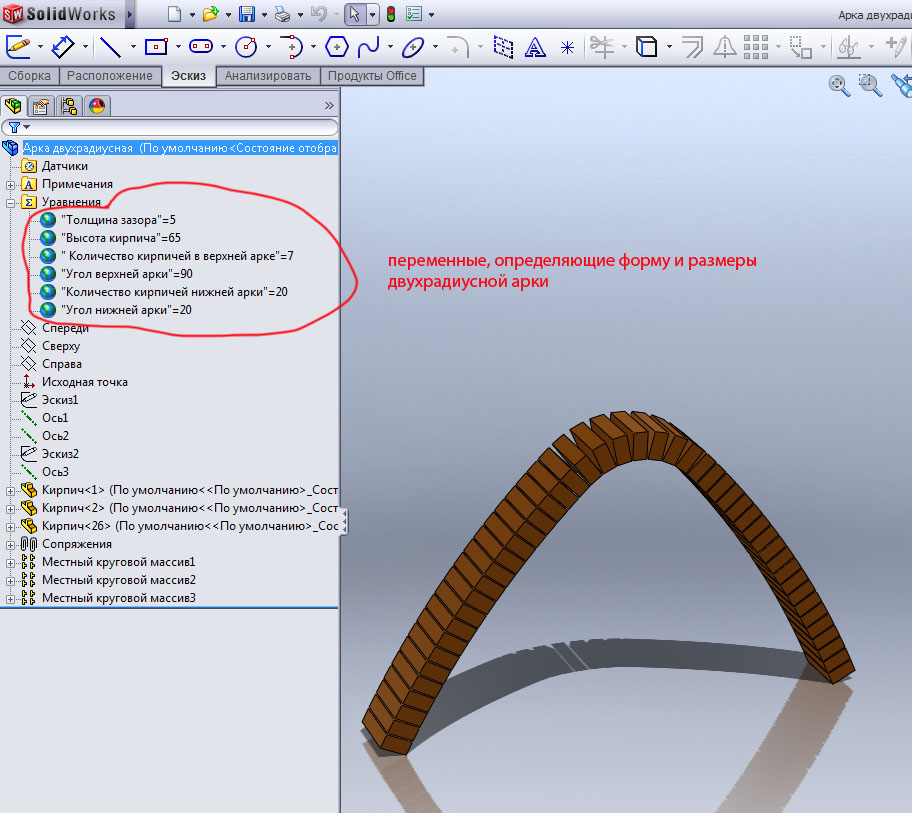

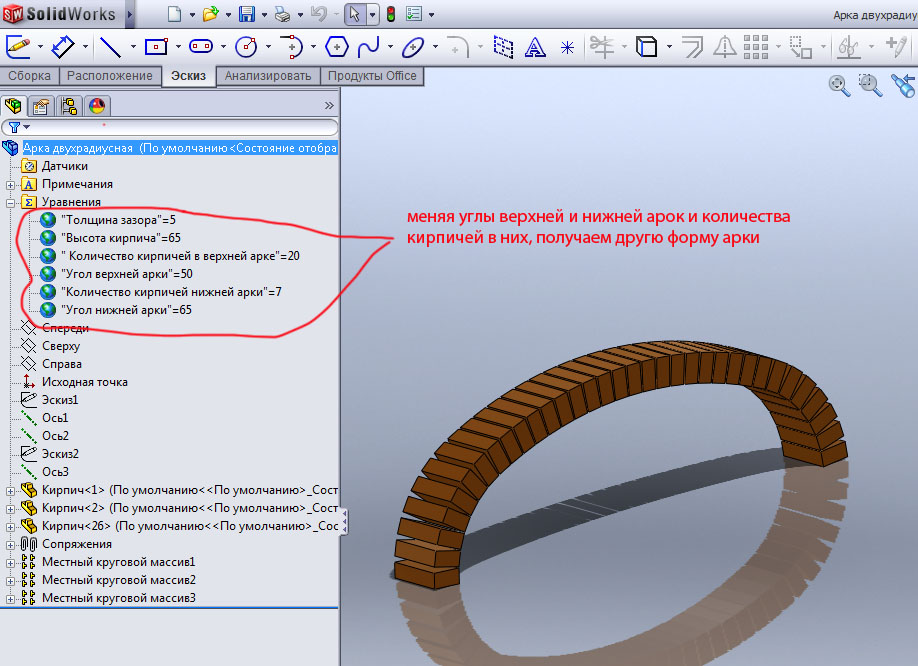

Развивая идею, можно сделать формирователь двухрадиусной арки рис. 28-30.
Число параметров тут увеличивается:
1. Угол верхней арки и число кирпичей в ней
2. Угол нижней арки и число кирпичей в ней
|
| Описание: |
|
| Размер файла: |
181.61 КБ |
| Просмотров: |
937 раз(а) |
|
| Описание: |
|
| Размер файла: |
178.33 КБ |
| Просмотров: |
841 раз(а) |
|
| Описание: |
|
| Размер файла: |
164.95 КБ |
| Просмотров: |
836 раз(а) |
|
|
|
|
|
And-Ray
Зарегистрирован: Пн 10 Январь 2011, 14:42
Сообщения: 236
Регион: Москва
|
| Добавлено:
Ср 9 Февраль 2011, 08:21
|
|
Выкладываю файл двухрадиусной арки, не приводя подробного описания как он делался, а делался аналогично однорадиусной арке.
|
| Описание: |
|
Скачать |
| Название файла: |
Двухрадиусная арка.rar |
| Размер файла: |
120.26 КБ |
| Скачено: |
446 раз(а) |
|
|
|
|
Чуриков Александр
Зарегистрирован: Чт 18 Май 2006, 07:25
Сообщения: 2293
Регион: Санкт-Петербург
|
| Добавлено:
Ср 9 Февраль 2011, 11:38
|
|
Можно ли сделать свод русской печи например. Ведь он кладётся в связку. Да и ещё есть нюансы. Наклон например. Я понял что свод или арку строят в солиде один раз. После только изменяют параметры.
|
_________________
+7-921-742-16-92 Услуги печника. Кладка печей, мангалов, банных печей, чертежи
***********************************************************************
|
|
 |
|
And-Ray
Зарегистрирован: Пн 10 Январь 2011, 14:42
Сообщения: 236
Регион: Москва
|
| Добавлено:
Ср 9 Февраль 2011, 12:02
|
|
| Цитата: |
| Можно ли сделать свод русской печи например. Ведь он кладётся в связку. Да и ещё есть нюансы. Наклон например. Я понял что свод или арку строят в солиде один раз. После только изменяют параметры. |
Александр, дайте картинку или фотку свода русской печи.
Наклон пожалуйста, только скажите в какую сторону.
Да, строить можно один раз, меняя дальше только параметры, а также можно изменить сборку, добавить наклон и т.п. Это только пример.
|
|
|
|
|
|
And-Ray
Зарегистрирован: Пн 10 Январь 2011, 14:42
Сообщения: 236
Регион: Москва
|
| Добавлено:
Ср 9 Февраль 2011, 20:02
|
|

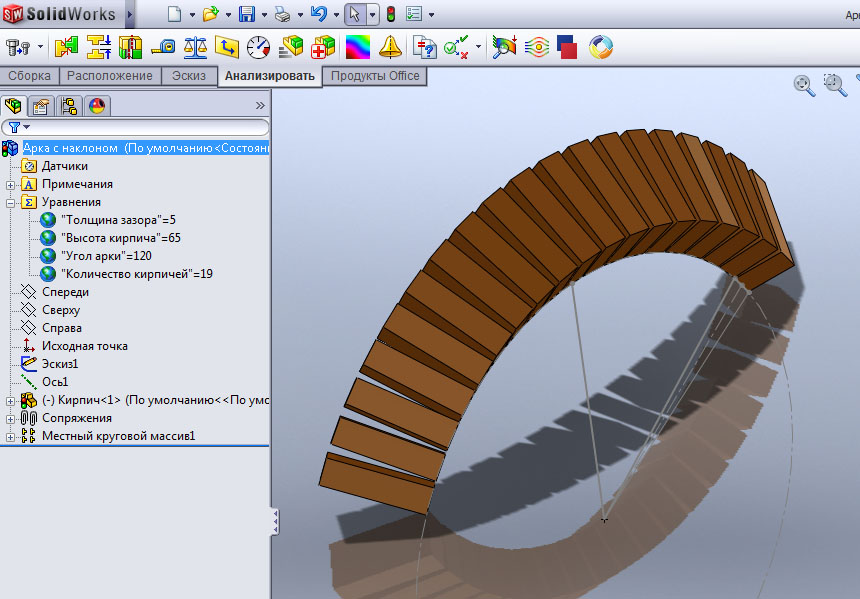

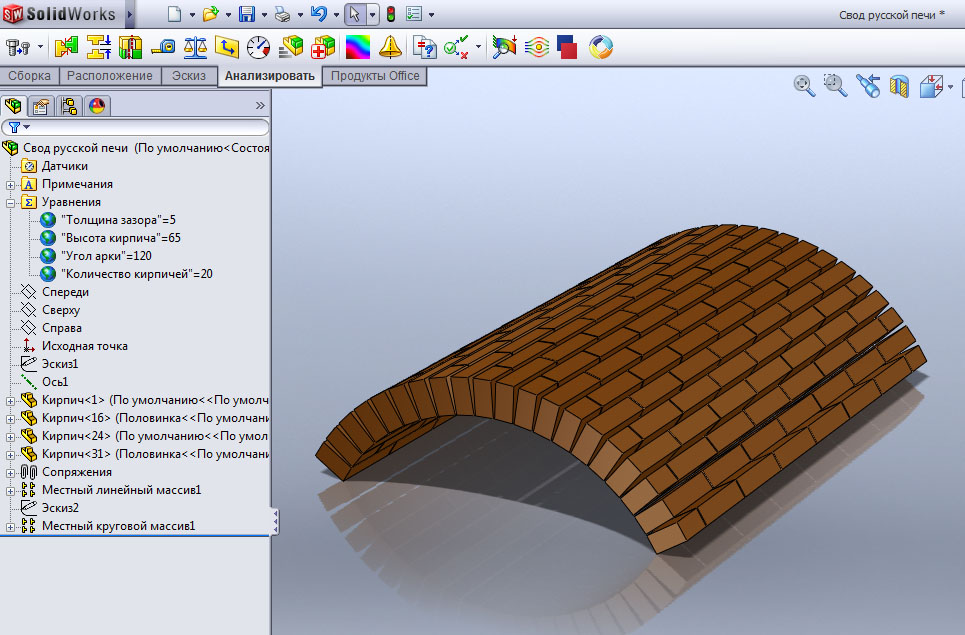

Александр, так выглядит свод русской печи? рис.31.

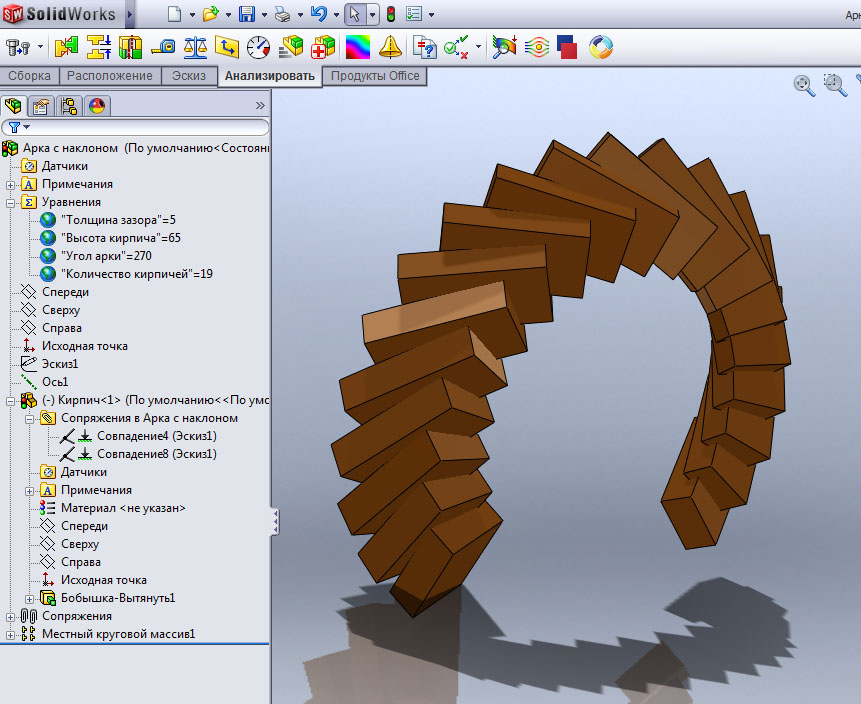

Любой наклон по вашему желанию в два счета рис.32-33.
Я просто чуть модифицировал сборку.  Это видно по дереву конструирования.
|
| Описание: |
|
| Размер файла: |
176.91 КБ |
| Просмотров: |
842 раз(а) |
|
| Описание: |
|
| Размер файла: |
140.02 КБ |
| Просмотров: |
872 раз(а) |
|
| Описание: |
|
| Размер файла: |
161.45 КБ |
| Просмотров: |
868 раз(а) |
|
|
|
|
|
sanya625
Зарегистрирован: Пт 28 Январь 2011, 19:43
Сообщения: 16
Регион: Тихвин, Ленинградская обл.
|
| Добавлено:
Ср 9 Февраль 2011, 23:21
|
|
 Архив на 31 рисунок можно скинуть  Спасибо.
|
|
|
|
|
|
And-Ray
Зарегистрирован: Пн 10 Январь 2011, 14:42
Сообщения: 236
Регион: Москва
|
| Добавлено:
Ср 9 Февраль 2011, 23:25
|
|
Легко
Саша, только разархивируй все в отдельную папку.
|
| Описание: |
|
Скачать |
| Название файла: |
Свод русской печи.rar |
| Размер файла: |
181.35 КБ |
| Скачено: |
638 раз(а) |
|
|
|
|
Чуриков Александр
Зарегистрирован: Чт 18 Май 2006, 07:25
Сообщения: 2293
Регион: Санкт-Петербург
|
| Добавлено:
Чт 10 Февраль 2011, 00:28
|
|
Понятно. Возможности безграничны. Нужно срочно менять ноут на новый
|
_________________
+7-921-742-16-92 Услуги печника. Кладка печей, мангалов, банных печей, чертежи
***********************************************************************
|
|
|
|
sanya625
Зарегистрирован: Пт 28 Январь 2011, 19:43
Сообщения: 16
Регион: Тихвин, Ленинградская обл.
|
| Добавлено:
Чт 10 Февраль 2011, 02:18
|
|
 попробовал изменить значения в уравнении и почему то свод р.п. развалился на 2части
|
|
|
|
|
|
And-Ray
Зарегистрирован: Пн 10 Январь 2011, 14:42
Сообщения: 236
Регион: Москва
|
| Добавлено:
Чт 10 Февраль 2011, 12:35
|
|
| Цитата: |
| попробовал изменить значения в уравнении и почему то свод р.п. развалился на 2части |
Да, Саша, есть такое, если зайдешь в определение первого местного массива, то все исправится.
Вечером исправлю и выложу.
|
|
|
|
|
|
Александр-та
Зарегистрирован: Пт 12 Март 2010, 09:22
Сообщения: 867
Регион: Омск
|
| Добавлено:
Чт 10 Февраль 2011, 18:30
|
|
А арку и свод с клиновым кирпичом можно? Если можно еще и купол.
|
_________________
г. Омск
Кладка печей и каминов.
8-905-099-06-77, 8-913-674-64-80.
|
|
|
|
And-Ray
Зарегистрирован: Пн 10 Январь 2011, 14:42
Сообщения: 236
Регион: Москва
|
| Добавлено:
Чт 10 Февраль 2011, 20:33
|
|
| Цитата: |
| А арку и свод с клиновым кирпичом можно? Если можно еще и купол. |

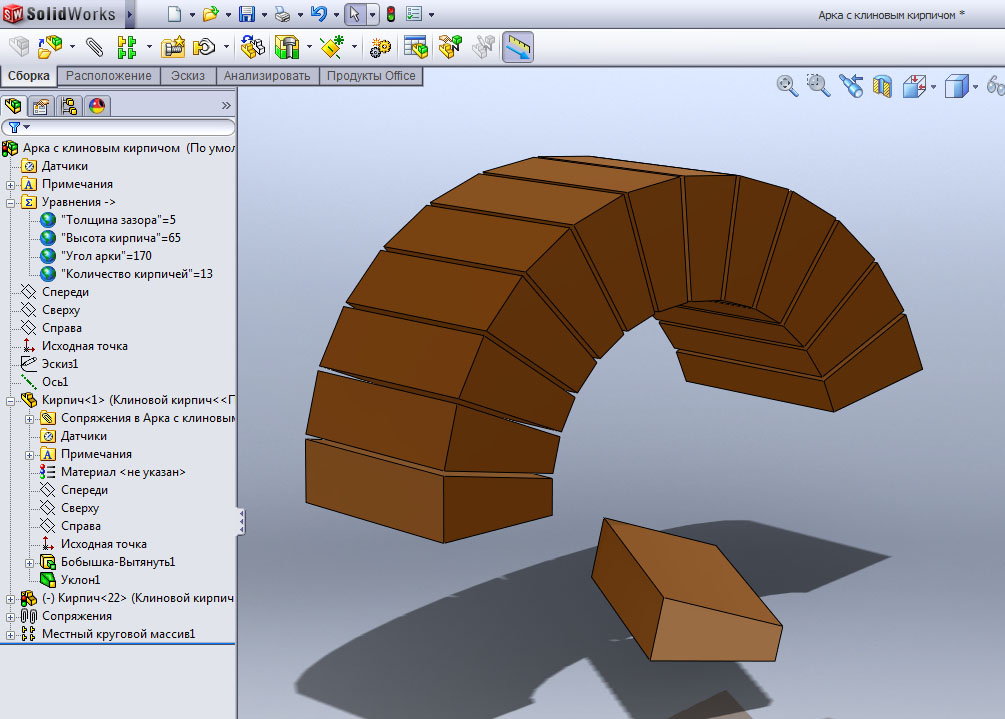

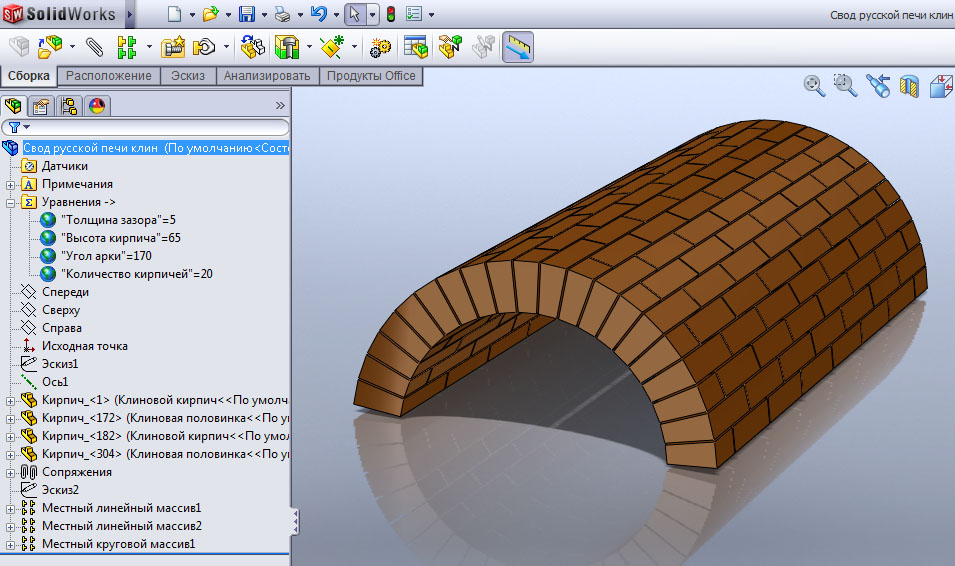

Александр-та, вот Вам арка с клиновым кирпичом рис.34 и свод русской печи с клиновым кирпичом.
Причем величина клина автоматически рассчитывается в зависимости от заданных параметров арки и свода так, чтобы шов был одинаковым.

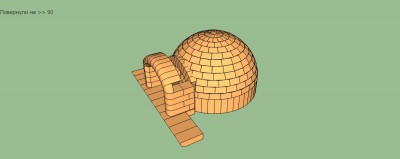

А по поводу купола дайте мне какой нить эскизик или фотку, или я сам попробую в сети нарыть.
sanya625, внизу исправленный архив свода.
|
| Описание: |
|
| Размер файла: |
165.11 КБ |
| Просмотров: |
847 раз(а) |
|
| Описание: |
|
| Размер файла: |
173.55 КБ |
| Просмотров: |
845 раз(а) |
|
| Описание: |
|
Скачать |
| Название файла: |
Свод русской печи.rar |
| Размер файла: |
228.72 КБ |
| Скачено: |
491 раз(а) |
|
|
|
|
Александр-та
Зарегистрирован: Пт 12 Март 2010, 09:22
Сообщения: 867
Регион: Омск
|
| Добавлено:
Пт 11 Февраль 2011, 05:23
|
|

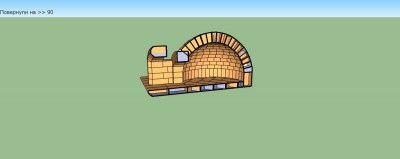

Вот для примера.
|
